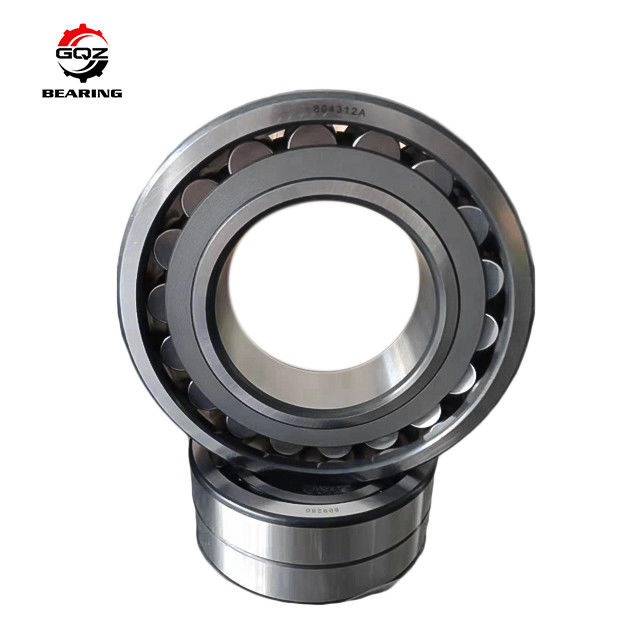

Gcr15 강철 물자 NSK 22210EAE4U1 둥근 롤러 베어링 50 * 90 * 23 mm

특징:


1. 구형 롤러 베어링내부 구형의 외곽 고리가 있습니다. 롤러는 중간에 두껍고 끝에서 얇습니다. 따라서 구형 롤러 베어링은 정적 및 동적 오차 양쪽 모두 수용 할 수 있습니다..그러나 구형 롤러는 생산이 어렵고 따라서 비싸다.그리고 베어링은 이상적인 실린더 또는 톱니 롤러 베어링보다 높은 마찰을 가지고 있습니다. 왜냐하면 롤링 요소와 반지 사이에 일정 양의 미끄러짐이 있기 때문입니다..
2. 구형 롤러 베어링무거운 방사선 부하뿐만 아니라 양쪽 방향으로 일부 축적 부하를 견딜 수 있습니다. 그들은 훌륭한 방사선 부하 운반 능력을 가지고 있으며 무거운 부하 또는 충돌 부하가있는 곳에서 사용하기에 적합합니다.
3. 일부 구형 롤러 베어링톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니 톱니

구형 롤러 베어링은 다른 케이지 유형에 따라 다음과 같이 분류 할 수 있습니다.
■ 구형 롤러 베어링 CC/W33 시리즈
■ 구형 롤러 베어링 CA/W33 시리즈
■ 구형 롤러 베어링 F3 시리즈
■ 구형 롤러 베어링 MB 케이지 시리즈
■ 구형 롤러 베어링 E 강도 시리즈
대중적인 시리즈 구형 롤러 베어링의 구조와 후자 코드:
베어링의 크기와 시리즈에 따라 다음의 내부 설계 중 하나를 선택하고 다른 시리즈의 구형 롤러 베어링을 설계합니다.다음 도표는 다른 내부 고리를 가진 구형 롤러 베어링과 케이지의 구조입니다.
구형 롤러 베어링의 지정
구형 롤러 베어링은 베어링 시리즈와 크기에 따라 여러 가지 디자인으로 생산됩니다. 차이점은 다음과 같습니다.
- 떠있는 안내 고리의 배치 및
- 내부 고리 및/또는 케이지의 설계
아래와 같이 설명합니다.


• C(J), CC--두 창형 철갑, 안쪽 반지와 안쪽 반지 중심에 선도 반지
• EC(J), ECC(J) - 두 개의 창형 철갑, 플랜지 없는 내부 고리, 내부 고리에 있는 안내 고리 중앙 및 강화 된 롤 콤플렉트.
• CA - 일 조각 가공 된 청동 케이지, 두 개의 톱니, 내부 고리에 플랜지 및 내부 고리에 안내 고리 센터를 유지
• CAF-- CA처럼, 하지만 철갑으로
• ECA, ECAC... 강화된 롤러 콤플레먼트, 한 조각의 기계화 된 청동 케이지, 쌍발, 내부 고리에 고정 플랜지, 내부 고리에 안내 고리의 중심.
• ECAF, ECA처럼, 하지만 철갑으로.
• E-- 구멍 직경 d ≤ 65mm의 베어링용으로: 두 개의 압축된 창형 강철 케이지, 플랜지 없는 내부 링과 내부 링을 중심으로 하는 안내 링
• CAFA-- 한 조각의 가공제철 케이지, 두 개의 앞면, 외부 반지 경주 경로를 중심으로, 내부 반지에 플랜지 및 내부 반지에 중심으로 안내 반지를 유지
