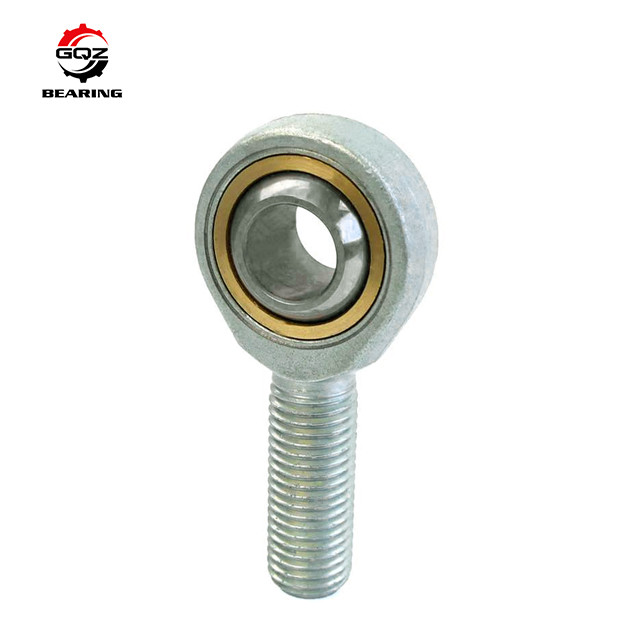

E 시리즈 막대 M64*4 Excavato SI80ES 80x182x55mm, 고속 및 저잡음 둥근 보통 방위
둥근 방위는 각자 맞추는 미끄러지는 방위입니다. 충격 짐에 높게 저항하는, 이 제품은 느린, 무거운 짐의 밑에 전류를 고주파로 변환시키는 단면도에 가장 적합합니다.
막대 끝 방위, 일컬어 heim 합동 (북아메리카) 또는 장미 합동은 (UK 그리고 다른 곳에), 기계적인 분명히 말하는 합동입니다. 그런 합동은 제어 막대의 끝, 조타 연결, 동점 막대에 이용됩니다, 또는 어디에서든지 정밀도 분명히 말하는 합동은 요구됩니다. 놀이쇠 또는 다른 붙이는 기계설비가 통과할지도 모르다 오프닝을 가진 공 회전대는 붙어 있던 실을 꿴 갱구를 가진 원형 케이싱으로 눌러집니다. 실을 꿴 부분은 남성 또는 여성 일지도 모릅니다.
1. 권리 왼손 여성 실을 가진 막대 몸
2. 그것은 광선 둥근 보통 품는 GE의 구성됩니다. E 또는 GE. .ES 2RS와 막대 몸
3. 기름을 바르는 구멍 또는 윤활제 젖꼭지로, SI. .ES의 유숙 도금되는 막대 몸 zine의 표면
4. 왼손 실을 위해, 접미어 "L"를, 예를들면 SIL 30 ES 추가하십시오
5. 방위 d≥15를 위해, 유효한 또한 SI. .ES 2RS, 예를들면 SI 25 ES 2RS
6. 구멍 또는 윤활제 젖꼭지를 기름을 바르는 것은 " 표를 한 크기를 위해 유효하지 않습니다 *"
SI. .ES | 차원 (mm) | 짐 등급 (kn) | 무게 (kg) | |||||
유형 | d | B | C1 | d2 | a° | 동 | 정체되는 | |
SI 80 ES | 80 | 55 | 47 | 180 | 6 | 400 | 750 | 13 |
차원 | 각 | 동 | 정체되는 | ||||||
d (mm) | d2 (mm) | B (mm) | G (6H) | (최대) C1 | h1 | C (kn) | C0 (kn) | ||
40 | 94 | 28 | M 42x3 | 24 | 145 | 6 | 280 | 166 | SIL 40 TXE-2LS |
40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SIA 40 TXE-2LS |
40 | 94 | 28 | M 39x3 | 24 | 142 | 6 | 280 | 166 | SILA 40 TXE-2LS |
45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SIA 45 TXE-2LS |
45 | 104 | 32 | M 42x3 | 28 | 145 | 7 | 360 | 224 | SILA 45 TXE-2LS |
45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SI 45 TXE-2LS |
45 | 104 | 32 | M 45x3 | 28 | 165 | 7 | 360 | 224 | SIL 45 TXE-2LS |
50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SIA 50 TXE-2LS |
50 | 114 | 35 | M 45x3 | 31 | 160 | 6 | 440 | 270 | SILA 50 TXE-2LS |
50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SI 50 TXE-2LS |
50 | 114 | 35 | M 52x3 | 31 | 195 | 6 | 440 | 270 | SIL 50 TXE-2LS |
60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SI 60 TXE-2LS |
60 | 137 | 44 | M 60x4 | 39 | 225 | 6 | 695 | 400 | SIL 60 TXE-2LS |
60 | 137 | 44 | M 52x3 | 39 | 175 | 6 | 695 | 400 | SIA 60 TXE-2LS |
60 | 137 | 44 | M52x3 | 39 | 175 | 6 | 695 | 400 | SILA 60 TXE-2LS |
70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SIA 70 TXE-2LS |
70 | 162 | 49 | M 56x4 | 43 | 200 | 6 | 880 | 530 | SILA 70 TXE-2LS |
70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SI 70 TXE-2LS |
70 | 162 | 49 | M 72x4 | 43 | 265 | 6 | 880 | 530 | SIL 70 TXE-2LS |
80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140년 | 655 | SIA 80 TXE-2LS |
80 | 182 | 55 | M 64x4 | 48 | 230 | 5 | 1140년 | 655 | SILA 80 TXE-2LS |
80 | 182 | 55 | M 80x4 | 48 | 295 | 5 | 1140년 | 655 | SI 80 TXE-2LS |
80 | 182 | 55 | M80x4 | 48 | 295 | 5 | 1140년 | 655 | SIL 80 TXE-2LS |
