고열 물자 정밀도 NSK 스핀들 방위 HCB7008-C-2RSD-T-P4S 더 무거운 쌍둥이 유압 오일 시일

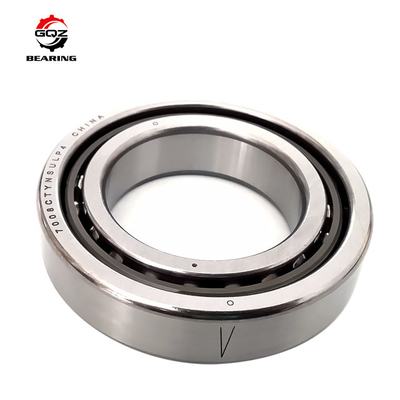

NSK 스핀들 방위 HCB7008-C-2RSD-T-P4S의 세부사항
1)상표: NSK
2)모형: HCB7008-C-2RSD-T-P4S-UL
3)시리즈: HCB7008-C-2RSD-T-P4S
4)안 직경: 40 (mm)
5)외부 직경: 68 (mm)
6)간격: 15 (mm)
7)기본적인 정지 하중 등급 (KN): 11
8)기본적인 동적인 짐 등급 (KN): 14.3
9)무게: 0.17 (kg)
10)기름을 바른 제한 속도: 30000r/min
11)기름 윤활 제한 속도: 45000r/min
12)주: 세라믹 공, 15도, 수지 감금소, 모든 면에서 밀봉되는 P4 수준, 보편적인 한 쌍이 되기
모난 접촉 볼베어링의 소개
모난 접촉 볼베어링은 광선과 축 짐을 지원할 수 있습니다. 더 높은 속도로 일할 수 있습니다. 접촉 각, 더 높은 축 짐 수용력. 높 정밀도와 고속 방위는 보통 15 정도 모난 접촉 공에게 bearingsAngular 접촉 공 bearingsIn를 축방향 힘, 접촉 각 증가할 것입니다 가지고 갑니다. 단 하나 줄 모난 접촉 볼베어링은 일으키는 원인이 될 것입니다 추가 축방향 힘을 1개의 방향에 있는 축 짐을, 그러나 광선 짐 저항할, 수 있습니다. 그리고 1개의 방향에 있는 유일한 한계 축 진지변환, 갱구 또는 주거. 한 쌍이 되는 경우에 임명, 그래야 상대 방위 외부 반지의 1개 쌍 넓고 좁은 옆얼굴의 폭 옆얼굴 좁은 끝. 이것은 추가 두 방향 전부에 있는 축 정리 범위를 제한하기 위하여 축방향 힘 및 갱구 또는 주거 피할 수 있습니다. 수평한 축선에 그것의 안과 외부 반지 관계되는 진지변환을 위한 모난 접촉 볼베어링 도수로, 그래서 그것은 광선 짐 및 축 짐 - 결합한 짐을 품을 수 있습니다 (단 하나 줄 모난 접촉 볼베어링은 쌍에 설치해 수시로 채택된 1개의 방향에 있는 축 짐을, 이렇게 저항할 수 있습니다). 방위 모양 및 신청 상태에 따라서 고급장교, 합성 수지, 등등으로, 만드는 감금소. 모난 접촉 볼베어링: 7000C 유형 (α = 15 °), 7000AC 유형 (α = 25 °) 및 7000B (α = 40 °) 유형. 일반적인 안과 외부 반지에서 잠그는 방위 외부 반지는 분리될 수 없고, 1개의 방향에 있는 광선과 축 합동 짐 그리고 축 짐을 저항할 수 있습니다. 접촉 각에 의하여 결정의 축 적재 능력은, 접촉 각 큽니다, 높은 축 짐을 저항하는 기능. 방위의 이 종류는 갱구 주거의 방향에 있는 축 진지변환을 제한할 수 있습니다.
주요 목적
단 하나 줄 모난 접촉 볼베어링: 공작 기계 스핀들, 고주파 모터, 가스 터빈, 분리기, 작은 차 앞 바퀴, 차별 피니언 갱구
두 배 줄 모난 접촉 볼베어링: 펌프, 송풍기, 공기 압축기, 전송의 각종 유형, 연료주입 펌프, 인쇄 기계장치
NSK 스핀들 방위의 다른 유형
| 스핀들 방위 HCB72. - C | 스핀들 방위 HCB70. - C-2RSD | 스핀들 방위 HCB72. - E |
|
, 쌍 또는 세트에서 조정하는, 접촉 각 α = 15 °, 세라믹 공으로, 제한되는 포용력 |
, 쌍 또는 세트에서 조정하는, 접촉 각 α = 15 °, 세라믹 공으로, 양측에 입술 물개, 몸의 접촉이 없고는, 제한되는 포용력 |
, 쌍 또는 세트에서 조정하는, 접촉 각 α = 25 °, 세라믹 공으로, 제한되는 포용력 |
| 스핀들 방위 HCB7200-C-T-P4S | 스핀들 방위 HCB7000-C-2RSD-T-P4S | 스핀들 방위 HCB7200-E-T-P4S |
| 스핀들 방위 HCB7201-C-T-P4S | 스핀들 방위 HCB7001-C-2RSD-T-P4S | 스핀들 방위 HCB7201-E-T-P4S |
| 스핀들 방위 HCB7202-C-T-P4S | 스핀들 방위 HCB7002-C-2RSD-T-P4S | 스핀들 방위 HCB7202-E-T-P4S |
| 스핀들 방위 HCB7203-C-T-P4S | 스핀들 방위 HCB7003-C-2RSD-T-P4S | 스핀들 방위 HCB7203-E-T-P4S |
| 스핀들 방위 HCB7204-C-T-P4S | 스핀들 방위 HCB7004-C-2RSD-T-P4S | 스핀들 방위 HCB7204-E-T-P4S |
| 스핀들 방위 HCB7205-C-T-P4S | 스핀들 방위 HCB7005-C-2RSD-T-P4S | 스핀들 방위 HCB7205-E-T-P4S |
| 스핀들 방위 HCB7206-C-T-P4S | 스핀들 방위 HCB7006-C-2RSD-T-P4S | 스핀들 방위 HCB7206-E-T-P4S |
| 스핀들 방위 HCB7207-C-T-P4S | 스핀들 방위 HCB7007-C-2RSD-T-P4S | 스핀들 방위 HCB7207-E-T-P4S |
| 스핀들 방위 HCB7208-C-T-P4S | 스핀들 방위 HCB7008-C-2RSD-T-P4S | 스핀들 방위 HCB7208-E-T-P4S |
| 스핀들 방위 HCB7209-C-T-P4S | 스핀들 방위 HCB7009-C-2RSD-T-P4S | 스핀들 방위 HCB7209-E-T-P4S |
| 스핀들 방위 HCB7210-C-T-P4S | 스핀들 방위 HCB7010-C-2RSD-T-P4S | 스핀들 방위 HCB7210-E-T-P4S |
| 스핀들 방위 HCB7211-C-T-P4S | 스핀들 방위 HCB7011-C-2RSD-T-P4S | 스핀들 방위 HCB7211-E-T-P4S |
| 스핀들 방위 HCB7212-C-T-P4S | 스핀들 방위 HCB7012-C-2RSD-T-P4S | 스핀들 방위 HCB7212-E-T-P4S |
| 스핀들 방위 HCB7213-C-T-P4S | 스핀들 방위 HCB7013-C-2RSD-T-P4S | 스핀들 방위 HCB7213-E-T-P4S |
| 스핀들 방위 HCB7214-C-T-P4S | 스핀들 방위 HCB7014-C-2RSD-T-P4S | 스핀들 방위 HCB7214-E-T-P4S |
| 스핀들 방위 HCB7215-C-T-P4S | 스핀들 방위 HCB7015-C-2RSD-T-P4S | 스핀들 방위 HCB7215-E-T-P4S |
| 스핀들 방위 HCB7216-C-T-P4S | 스핀들 방위 HCB7016-C-2RSD-T-P4S | 스핀들 방위 HCB7216-E-T-P4S |
| 스핀들 방위 HCB7217-C-T-P4S | 스핀들 방위 HCB7017-C-2RSD-T-P4S | 스핀들 방위 HCB7217-E-T-P4S |
| 스핀들 방위 HCB7218-C-T-P4S | 스핀들 방위 HCB7018-C-2RSD-T-P4S | 스핀들 방위 HCB7218-E-T-P4S |
| 스핀들 방위 HCB7219-C-T-P4S | 스핀들 방위 HCB7019-C-2RSD-T-P4S | 스핀들 방위 HCB7219-E-T-P4S |
| 스핀들 방위 HCB7220-C-T-P4S | 스핀들 방위 HCB7020-C-2RSD-T-P4S | 스핀들 방위 HCB7220-E-T-P4S |
| 스핀들 방위 HCB7221-C-T-P4S | 스핀들 방위 HCB7021-C-2RSD-T-P4S | 스핀들 방위 HCB7221-E-T-P4S |
| 스핀들 방위 HCB7222-C-T-P4S | 스핀들 방위 HCB7022-C-2RSD-T-P4S | 스핀들 방위 HCB7222-E-T-P4S |
| 스핀들 방위 HCB7224-C-T-P4S | 스핀들 방위 HCB7024-C-2RSD-T-P4S | 스핀들 방위 HCB7224-E-T-P4S |
| 스핀들 방위 HCB7226-C-T-P4S | 스핀들 방위 HCB7026-C-2RSD-T-P4S | 스핀들 방위 HCB7226-E-T-P4S |
| 스핀들 방위 HCB7228-C-T-P4S | 스핀들 방위 HCB7028-C-2RSD-T-P4S | 스핀들 방위 HCB7228-E-T-P4S |
| 스핀들 방위 HCB7230-C-T-P4S | 스핀들 방위 HCB7030-C-2RSD-T-P4S | 스핀들 방위 HCB7230-E-T-P4S |
| 스핀들 방위 HCB7232-C-T-P4S | 스핀들 방위 HCB7032-C-2RSD-T-P4S | 스핀들 방위 HCB7232-E-T-P4S |
| 스핀들 방위 HCB7234-C-T-P4S | 스핀들 방위 HCB7034-C-2RSD-T-P4S | 스핀들 방위 HCB7234-E-T-P4S |
