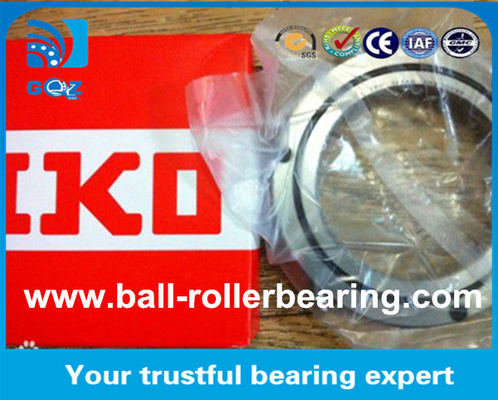

최고 정밀도 방위가 세계적으로 유명한 상표에 의하여 IKO 롤러 베어링 RB7013 THK 롤러 베어링 70x100x13mm 교차했습니다
CrossRoller 반지로, 원통 모양 롤러는 인접한 롤러에 각 롤러 수직으로, 간격 장치 리테이너로 서로에서 분리된 90의 볼트 강저에서 십자로 배열됩니다. 이 디자인은 짐을 포함하여, 레이디얼의, 축 및 순간 짐을 사방으로 받는 것을 품는 다만 1개를 허용합니다. CrossRoller 반지는 안과 외부 반지의 최소한도 가능한 차원에도 불구하고 높은 단단함을 달성하기 때문에, 기계로 가공 센터의 산업 로봇 회전시키는 테이블, 조작자의 회전하는 단위, 정밀도 회전하는 테이블, 의료 기기, 측정 계기 및 IC 제조의 합동 그리고 회전시키는 단위와 같은 신청을 위해 최선 기계 입니다.
높은 교체 정확도
간격 장치 리테이너는 그로 인하여 비뚤어지기에서 그(것)들을 막는 그들의 적당한 위치에 있는 롤러를, 지킵니다. 이것은 롤러 사이에서 마찰을 삭제하고, 그러므로 안정되어 있는 교체 토크를 확보합니다. 안과 외부 반지가 분리할 수 있기 위하여 디자인되기 때문에, 방위 정리는 조정될 수 있습니다. 더하여, 고도로 정확한 회전하는 동의는 방위 사전 로드를 제공하기 위하여 정리 조정을 통해 지켜집니다.
쉬운 취급
분리할 수 있는, 안과 외부 반지는 롤러 및 간격 장치 리테이너 후에 교차하는 롤러 반지 몸에 설치됩니다 장악됩니다. 이 절차는 서로에서 분리에서 반지를 방지합니다. 따라서 십자가 롤러 반지를 설치할 때, 반지를 취급하는 것은 쉽습니다.
예방을 비뚤어지기
crossarrayed 롤러 중 간격 장치 리테이너 이음쇠는 롤러 사이 증가 duefriction에서 비뚤어지고는 그리고 교체 토크에서 롤러를 막습니다. 강철판 리테이너를 사용하여 전통적인 유형과는 다른, CrossRoller 반지는 롤러의 진지변환 또는 잠그기 일으키는 원인이 되지 않으며 안정되어 있는 교체 토크를 제공하지 않습니다.
십자가 롤러 방위 개략
RB
모형 RB (분리할 수 있는 외부 반지, 안 반지 교체를 위한 유형)
안과 외부 반지의 최소한도 가능한 차원에도 불구하고 십자가 롤러 반지의 기본적인 모형, 이어서, 그것의 외부 반지는 안 반지가 주력부대도 통합되는 동안 분리할 수 있습니다. 이 모형은 안 반지의 교체 정확도가 요구되는 위치에서 이용됩니다.
갱구 직경 |
모형 | 주요 차원 | 무게 (kg) | ||||
50 | RB 5013 | 50 | 80 | 64 | 13 | 2.5 | 0.27 |
60 | RB 6013 | 60 | 90 | 74 | 13 | 2.5 | 0.3 |
70 | RB 7013 | 70 | 100 | 84 | 13 | 2.5 | 0.35 |
80 | RB 8016 | 80 | 120 | 98 | 16 | 3 | 0.7 |
90 | RB 9016 | 90 | 130 | 108 | 16 | 3 | 0.75 |
100 | RB 10016 | 100 | 140 | 119.3 | 16 | 3.5 | 0.83 |
RB 10020 | 150 | 123 | 20 | 3.5 | 1.45 | ||
110 | RB 11012 | 110 | 135 | 121.8 | 12 | 2.5 | 0.4 |
RB 11015 | 145 | 126.5 | 15 | 3.5 | 0.75 | ||
RB 11020 | 160 | 133 | 20 | 3.5 | 1.56 | ||
120 | RB 12016 | 120 | 150 | 134.2 | 16 | 3.5 | 0.72 |
RB 12025 | 180 | 148.7 | 25 | 3.5 | 2.62 | ||
130 | RB 13015 | 130 | 160 | 144.5 | 15 | 3.5 | 0.72 |
RB 13025 | 190 | 158 | 25 | 3.5 | 2.82 | ||
140 | RB 14016 | 140 | 175 | 154.8 | 16 | 2.5 | 1 |
RB 14025 | 200 | 168 | 25 | 3.5 | 2.96 | ||
150 | RB 15013 | 150 | 180 | 164 | 13 | 2.5 | 0.68 |
RB 15025 | 210 | 178 | 25 | 3.5 | 3.16 | ||
RB 15030 | 230 | 188 | 30 | 4.5 | 5.3 | ||
160 | RB 16025 | 160 | 220 | 188.6 | 25 | 3.5 | 3.14 |
170 | RB 17020 | 170 | 220 | 191 | 20 | 3.5 | 2.21 |
180 | RB 18025 | 180 | 240 | 210 | 25 | 3.5 | 3.44 |
190 | RB 19025 | 190 | 240 | 211.9 | 25 | 3.5 |
2.99 |
재
다시 모형 (외부 반지 교체를 위한 분리할 수 있는 안 반지, 유형)
이 새 모델은 RB의 교장의 디자인에 모형 RB가 외부 반지의 교체 정확도가 요구되는 위치에서 위치에서, 외부 반지가 주력부대도 통합되는 동안 그것의 안 반지가 분리할 수 있는, 이 모형 그것의 안 반지 사용되다 이용되다와 근거를 두, 동일한 중요한 차원이 있.
갱구 직경 | 모형 | 주요 차원 | 무게 (kg) | |||
50 | 5013 다시 | 50 | 80 | 66 | 13 | 0.27 |
60 | 6013 다시 | 60 | 90 | 76 | 13 | 0.3 |
70 | 7013 다시 | 70 | 100 | 86 | 13 | 0.35 |
80 | 8016 다시 | 80 | 120 | 101.4 | 16 | 0.7 |
90 | 9016 다시 | 90 | 130 | 112 | 16 | 0.75 |
100 | 10016 다시 | 100 | 140 | 121.1 | 16 | 0.83 |
10020 다시 | 150 | 127 | 20 | 1.45 | ||
110 | 11012 다시 | 110 | 135 | 123.3 | 12 | 0.4 |
11015 다시 | 145 | 129 | 15 | 0.75 | ||
11020 다시 | 160 | 137 | 20 | 1.56 | ||
120 | 12016 다시 | 120 | 150 | 136 | 16 | 0.72 |
12025 다시 | 180 | 152 | 25 | 2.62 | ||
130 | 13015 다시 | 130 | 160 | 146 | 15 | 0.72 |
13025 다시 | 190 | 162 | 25 | 2.82 | ||
140 | 14016 다시 | 140 | 175 | 160 | 16 | 1 |
14025 다시 | 200 | 172 | 25 | 2.96 | ||
150 | 15013 다시 | 150 | 180 | 166 | 13 | 0.68 |
15025 다시 | 210 | 182 | 25 | 3.16 | ||
15030 다시 | 230 | 192 | 30 | 5.3 | ||
160 | 16025 다시 | 160 | 220 | 192 | 25 | 3.14 |
170 | 17020 다시 | 170 | 220 | 196.1 | 20 | 2.21 |
180 | 18025 다시 | 180 | 240 | 210 | 25 | 3.44 |
190 | 19025 다시 | 190 | 240 | 219 | 25 |
2.99 |
RU
모형 RU (통합 안/외부 반지 유형)
장착 구멍이 제공되기 때문에, 이 모형은 presser 플랜지 또는 주거를 요구하지 않습니다. 더하여, 통합 안/외부 반지 구조가 있고기 세탁기로 갖춰지기 때문에, 그것의 성과는 설치 절차에 의해 최소로 영향을 받아, 안정되어 있는 교체 정확도 및 토크를 지키. 이 모형은 안 반지 둘 다 교체와 외부 반지 교체를 위해 이용될 수 있습니다.
갱구 직경 | 모형 | 주요 차원 | 무게 (kg) | |||
20 | RU42 | 20 | 70 | 41.5 | 12 | 0.29 |
35 | RU66 | 35 | 95 | 66 | 15 | 0.62 |
55 | RU85 | 55 | 120 | 85 | 15 | 1 |
80 | RU124 (G) | 80 | 165 | 124 | 22 | 2.6 |
RU124X | ||||||
90 | RU148 (G) | 90 | 210 | 147.5 | 25 | 4.9 |
RU148X | ||||||
115 | RU178 (G) | 115 | 240 | 178 | 28 | 6.8 |
RU178X | ||||||
160 | RU228 (G) | 160 | 295 | 227.5 | 35 | 11.4 |
RU228X | ||||||
210 | RU297 (G) | 210 | 380 | 297.3 | 40 | 21.3 |
RU297X | ||||||
350 | RU445 (G) | 350 | 540 | 445.4 | 45 | 35.4 |
RU445X |
