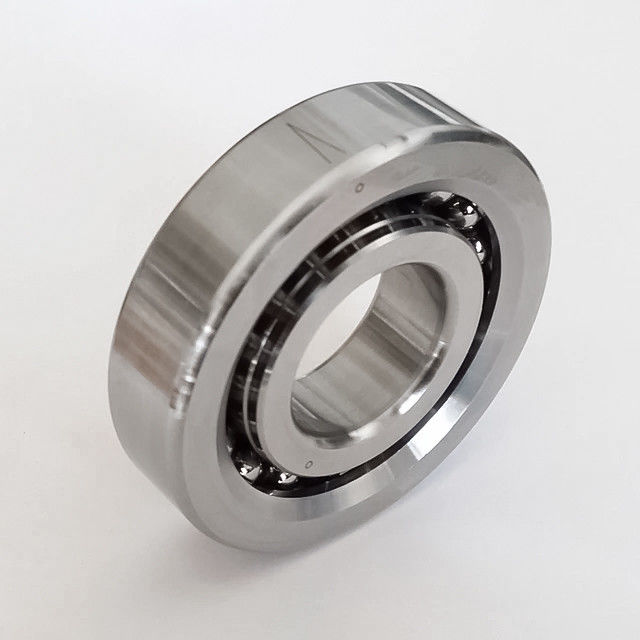

NSK 축 모난 접촉 볼베어링 160TAC20D+L CNC 스핀들 160x240x96 mm 모난 접촉 방위 160TAC20D+L
두 배 방향 모난 접촉 돌격 볼베어링은 공구의 주요 스핀들을 위한 특별히 디자인한 높은 정밀도 방위입니다.
NSK 축 모난 접촉 볼베어링 160TAC20D+L CNC 스핀들 수 체계.
모터 스핀들 디자인을 위한 160TAC20D+L 방위를 품는 NSK:
모터 스핀들 명세를 위한 160TAC20D+L 방위를 품는 NSK:
필수품 이름 | NSK 두 배 방향 모난 접촉 볼베어링 |
방위 모형 | 160TAC20D+L |
방위 명세 | 160*240*96 mm 방위 |
무게 /KG | 13 KG |
방위 시리즈 | TAC 시리즈 |
반지 Materical | Chrome 강철 |
품질 규격 | ISO9001: 2008년 |
방위 정밀도 | P5, P4 |
감금소 | 고급장교 |
서비스 | OEM 서비스 제안 |
축 모난 접촉 볼베어링 160TAC20D+L
방위 수: 160TAC20D+L
크기 (mm): 160x240x96
상표: NSK
구멍 직경 (mm): 160
외부 직경 (mm): 240
폭 (mm): 96
상표 카탈로그에 있는 방위 차원 그리고 명세:
d - 160 mm
D - 240 mm
T - 96 mm
C - 48 mm
각 (α) - 60 °
r min. - 2,1 mm
r1 min. - 1,1 mm
Da - 228 mm
최대 ra. - 2개 mm
최대 Rb. - 1개 mm
da - 191 mm
무게 - 13 Kg
기본적인 동적인 짐 등급 (c) - 185 kN
기본적인 정지 하중 등급 (C0) - 680 kN
(윤활제) 윤활 속도 - 2 300 r/min
(기름) 윤활 속도 - 2 500 r/min
NSK 축 모난 접촉 볼베어링 160TAC20D+L CNC Spindleotor 스핀들 모형 시리즈:
NSK 높은 정밀도 모난 접촉 볼베어링 시리즈:
15TAC47BSUC10PN7B, 17TAC47BSUC10PN7B, 20TAC47BSUC10PN7B, 25TAC62BSUC10PN7B, 30TAC62BSUC10PN7B
30TAC72BSUC10PN7B, 35TAC72BSUC10PN7B, 40TAC72BSUC10PN7B, 40TAC90BSUC10PN7B, 45TAC75BSUC10PN7B
45TAC100BSUC10PN7B, 50TAC100BSUC10PN7B, 50TAC120BSUC10PN7B, 60TAC120BSUC10PN7B, 55TAC100BSUC10PN7B
모형 아니. | d (mm) | D (mm) | T (mm) | C (mm) | 무게 (kg) |
35TAC20X+L | 35 | 62 | 34 | 17 | 0.358 |
40TAC20X+L | 40 | 68 | 36 | 18 | 0.435 |
45TAC20X+L | 45 | 75 | 38 | 19 | 0.549 |
50TAC20X+L | 50 | 80 | 38 | 19 | 0.59 |
55TAC20X+L | 55 | 90 | 44 | 22 | 0.898 |
60TAC20X+L | 60 | 95 | 44 | 22 | 0.963 |
65TAC20X+L | 65 | 100 | 44 | 22 | 1.03 |
70TAC20X+L | 70 | 110 | 48 | 24 | 1.41 |
75TAC20X+L | 75 | 115 | 48 | 24 | 1.49 |
80TAC20X+L | 80 | 125 | 54 | 27 | 2.02 |
85TAC20X+L | 85 | 130 | 54 | 27 | 2.12 |
90TAC20X+L | 90 | 140 | 60 | 30 | 2.83 |
95TAC20X+L | 95 | 145 | 60 | 30 | 2.93 |
100TAC29X+L | 100 | 140 | 48 | 24 | 1.87 |
100TAC20X+L | 100 | 150 | 60 | 30 | 3.08 |
105TAC29X+L | 105 | 145 | 48 | 24 | 1.96 |
105TAC20X+L | 105 | 160 | 66 | 33 | 3.94 |
110TAC29X+L | 110 | 150 | 48 | 24 |
2.04 |
