NTN 롤러 베어링 추진력 구형 롤러 베어링 29412 29412E 29412M
TNTN 29412의 간략한 설명추진력롤러 베어링:
NTN 29412 베어링은 구형 롤러 스프러스 베어링이며 일반적으로 종류 및 많은 응용 분야에서 널리 사용됩니다. 그것은 내부 반지, 외부 반지, 케이지 및 철 베어링을 포함합니다.구형 롤러 추진 베어링은 양쪽 방향으로 방사선 및 축적 부하를 운반 할 수 있습니다.,NTN 29412 구형 롤러 추진 베어링은 특히 다재다능하며 설계가 간단하고 분리 가능하며 고중량 고용량, 낮은 유지 보수 비용에 적합합니다.
구형 추진 롤러 베어링 29412M
| 구멍 직경: | 60mm |
| 외부 지름: | 130mm |
| 전체 너비: | 42mm |
| 케이지 타입: | 압축 |
| 작동 온도 범위: | -40~200°C |
| 장치: | 오픈 |
| 정적 부하 용량: | 951000 N |
| 베어링 재료: | 단단 한 강철 을 통해 |
| 케이지 재료: | 금속 |
| 동적 부하 용량: | 335000 N |
| 최대 회전 속도: | 2500 rpm |
| 분리 가능한 타입: | 분리 가능한 베어링 |
| 필레 반지름: | 1.5mm |
| 시리즈: | 294 |

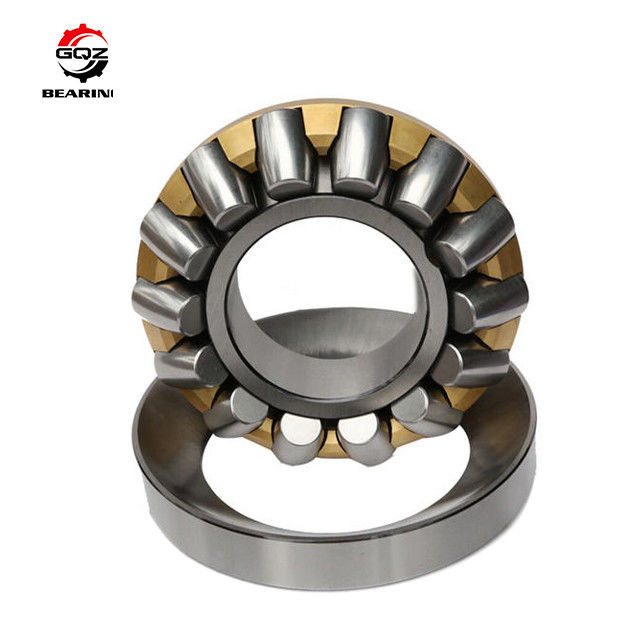

NTN 추진 롤러 베어링 사진 29412M
추진 롤러 베어링 카탈로그
| 롤러 베어링 | ||||
| 모델 번호 | 크기 (mm) | |||
| 옛 모델 | 새로운 모델 | d | D | B |
| 9039240 | 29240 | 200 | 280 | 48 |
| 9039244 | 29244 | 220 | 300 | 48 |
| 9039248 | 29248 | 240 | 340 | 60 |
| 9039252 | 29252 | 260 | 360 | 60 |
| 9039256 | 29256 | 280 | 380 | 60 |
| 9039260 | 29260 | 300 | 420 | 73 |
| 9039264 | 29264 | 320 | 440 | 73 |
| 9039268 | 29268 | 340 | 460 | 73 |
| 9039272 | 29272 | 360 | 480 | 85 |
| 9039276 | 29276 | 380 | 520 | 85 |
| 9039280 | 29280 | 400 | 540 | 85 |
| 9039284 | 29284 | 420 | 580 | 95 |
| 9039288 | 29288 | 440 | 600 | 95 |
| 9039292 | 29292 | 460 | 620 | 95 |
| 9039296 | 29296 | 480 | 650 | 103 |
| 9039344 | 29344 | 220 | 360 | 85 |
| 9039348 | 29348 | 240 | 380 | 85 |
| 9039352 | 29352 | 260 | 420 | 95 |
| 9039356 | 29356 | 280 | 440 | 95 |
| 9039360 | 29360 | 300 | 480 | 109 |
| 9039364 | 29364 | 320 | 500 | 109 |
| 9039368 | 29368 | 340 | 540 | 122 |
| 9039372 | 29372 | 360 | 560 | 122 |
| 9039376 | 29376 | 380 | 600 | 132 |
| 9039380 | 29380 | 400 | 620 | 132 |
| 9039384 | 29384 | 420 | 650 | 140 |
| 9039388 | 29388 | 440 | 680 | 145 |
| 9039392 | 29392 | 460 | 710 | 150 |
| 9039396 | 29396 | 480 | 730 | 150 |
| 9039444 | 29444 | 220 | 440 | 122 |
| 9039448 | 29448 | 240 | 480 | 122 |
| 9039452 | 29452 | 260 | 520 | 132 |
| 9039456 | 29456 | 280 | 540 | 145 |
| 9039460 | 29460 | 300 | 580 | 145 |
| 9039464 | 29464 | 320 | 620 | 155 |
| 9039468 | 29468 | 340 | 640 | 170 |
| 9039472 | 29472 | 360 | 670 | 170 |
| 9039476 | 29476 | 380 | 710 | 175 |
| 9039480 | 29480 | 400 | 730 | 185 |
| 9039484 | 29484 | 420 | 780 | 185 |
| 9039488 | 29488 | 440 | 800 | 206 |
| 9039492 | 29492 | 460 | 850 | 206 |
추진 롤러 베어링 특징:
1): 오차를 수용 할 수 있습니다.
2): 높은 축 및 일부 방사선 부하에 적합
3): 상대적으로 높은 속도 등급
4):무거운 공작기, 고전력 해군 변속기, 오일 리그, 수직 모터 기계, 주키 갈고리,
수직 펌프, 수직 원심분리기, 잭, 저속 감소기
추진력 구형 롤러 베어링의 설명:
1- 일 줄, 자기 정렬 롤러 베어링
2그들은 고체 셰프와 하우징 롤러와 케이지와 비대칭 배럴 롤러를 포함한다.
3이 케이지는 롤러와 케이지 앙상블과 함께 셰프트 로케이팅 래셔를 장착합니다.
4류는 분해 할 수 있습니다. 류의 부품은 개별적으로 장착 할 수 있습니다.
5구형 롤러 추진 베어링은 매우 높은 축적 부하를 견딜 수 있으며 상대적으로 높은 속도를 허용합니다. 경주 경로는 베어링 축에 각도되어 있기 때문에,베어링은 또한 방사선 부하를 지원 할 수 있습니다..
추진력구형 롤러 베어링 설계:
베어링은 다음과 같이 주로 케이지에서 다른 여러 디자인으로 생산됩니다.
"M" 디자인의 베어링은 셰프트 왈셔에 있는 철 수갑에 의해 안내되는 청동 케이지를 가지고 있습니다.
"J" 디자인의 베어링은 샤프트 와셔에 가이드 된 압축 된 강철 케이지를 가지고 있습니다.
"J" 디자인 베어링은 가공 된 청동 케이지로 된 베어링과 교환됩니다. 가공 된 청동 케이지로 된 베어링이 정렬로 교체 될 경우,셰프트 세척기가 "J" 디자인의 베어링에 의해 케이지를 안내하는 강철 수갑의 표면에 있는 셰프트에 얹혀있는 곳, 셰프트 와일러와 원래 셰프트 어깨 사이에 간격기를 삽입하는 것이 필요합니다.
