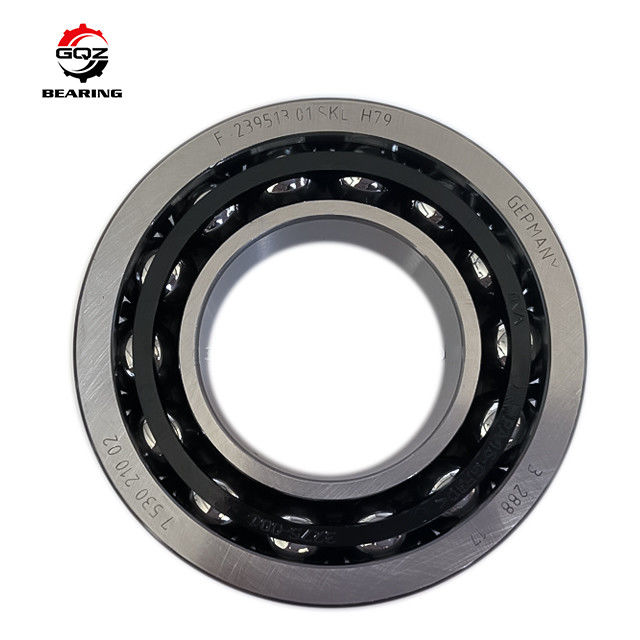

3804-B-TVH 정밀 각면 접촉 베어링20x32x10mm고속 공류
| 베어링모델 | 3804-B 3804-B-TVH |
| 접촉 각도 | 25° |
| 종류 | 이중 줄 각성 접촉 공 베어 |
| d (mm) | 20 |
| D (mm) | 32 |
| B (mm) | 10 |
| 질량 (kg) | 0.02 |
| 정확성 |
P6, P5, P4, P2 |
우리는 현재6503804-B-TVH 쌍줄 각성 접촉 구슬 베어링난재고당신이 필요한 경우3804-B-TVH 구슬 라잉우리는 최고의 품질을 보장 할 수 있습니다. 가장 경쟁력있는 가격; 가장 짧은 배달 시간 및 최고 품질의 서비스.
더 자세한 내용은3804-B-TVH, 제발 저에게 연락해 주세요 WhatsApp또는 SKYPE또는이메일.
게다가, 우리는 또한 다른 다양한 종류의 베어링과 가이드 블록을 보유하고 있습니다, 그냥 클릭 "
지금 연락하세요"가격 및 기타 정보 버튼.
|
류류 모델 |
d (mm) |
D (mm) |
B (mm) |
| 3800-B-TVH | 10 | 19 | 7 |
| 3801-B-TVH | 12 | 21 | 7 |
| 3802-B-TVH | 15 | 24 | 7 |
| 3803-B-TVH | 17 | 26 | 7 |
| 3804-B-TVH | 20 | 32 | 10 |
| 3805-B-TVH | 25 | 37 | 10 |
| 3806-B-TVH | 30 | 42 | 10 |
| 3807-B-TVH | 35 | 47 | 10 |
| 3808-B-TVH | 40 | 52 | 10 |
| 3809-B-TVH | 45 | 58 | 10 |
| 3810-B-TVH | 50 | 65 | 12 |
| 3811-B-TVH | 55 | 72 | 13 |
| 3812-B-TVH | 60 | 78 | 14 |
| 3814-B-TVH | 70 | 90 | 15 |
| 3816-B-TVH | 80 | 100 | 15 |
|
류류 모델 |
d (mm) |
D (mm) |
B (mm) |
| 3302-BD-TVH | 15 | 42 | 19 |
| 3303-BD-TVH | 17 | 47 | 22,2 |
| 3304-BD | 20 | 52 | 22,2 |
| 3304-BD-TVH | 20 | 52 | 22,2 |
| 3305-BD | 25 | 62 | 25,4 |
| 3305-BD-TVH | 25 | 62 | 25,4 |
| 3306-BD | 30 | 72 | 30,2 |
| 3306-BD-TVH | 30 | 72 | 30,2 |
| 3307-BD | 35 | 80 | 34,9 |
| 3307-BD-TVH | 35 | 80 | 34,9 |
| 3308-BD | 40 | 90 | 36,5 |
| 3308-BD-TVH | 40 | 90 | 36,5 |
| 3309-BD | 45 | 100 | 39,7 |
| 3309-BD-TVH | 45 | 100 | 39,7 |
| 3310-BD | 50 | 110 | 44,4 |
| 3310-BD-TVH | 50 | 110 | 44,4 |
| 3311-BD | 55 | 120 | 49,2 |
| 3311-BD-TVH | 55 | 120 | 49,2 |
| 후자 | 설명 |
| B | 수정된 내부 구조,접촉 각 α = 25°, 틈을 채우지 않고 |
| C2 | 축 내부 공백 C2 |
| C3 | 축 내부 공백 C3 |
| 대법관 | 내부 반지 갈라짐 |
| M | 탄탄한 청동 케이지, 공을 가이드하는 |
| MA | 단단한 청동 케이지, 바깥 고리에 대한 안내 |
| TVH | 고체 폴리아마이드 스냅 케이지, 공 가이드 |
| 2RSR | 두쪽 입술 봉인 |
| 2Z | 양쪽 간격 밀폐 |
소개
이중 줄의 앵글러스 콘택트 볼 베어링은 고형 내부 및 외부 반지 및 폴리아마이드, 금속 또는 청동 케이지와 함께 볼 및 케이지 집합을 가진 단위입니다.그들의 구조는 O 배열의 단일 줄의 각성 접촉 볼 베어링의 쌍과 유사하지만 어느 정도 좁습니다.그들은 접촉 각도의 크기와 베어링 링의 디자인으로 다릅니다.
밀폐
시리즈 38..-B, 30..-B, 32..-B 및 33..-B 후승 2RSR은 양쪽에서 입술 밀폐로 밀폐됩니다. 접촉 밀폐는 먼지, 오염 및 습한 대기로부터 보호 할 수 있습니다.
2Z 후자를 가진 시리즈는 양쪽에 간격 밀폐가 있습니다.
윤활
밀폐 된 베어링은 고품질의 기름으로 기름질되며 평생 기름질됩니다.
작동 온도
개방용 베어링은 30 °C에서 +150 °C의 작동 온도에 적합합니다.
