| 모크: | 5 PC |
| 표준 포장: | 비닐 봉지+Cox+상자 |
| 공급 능력: | 10000/month |

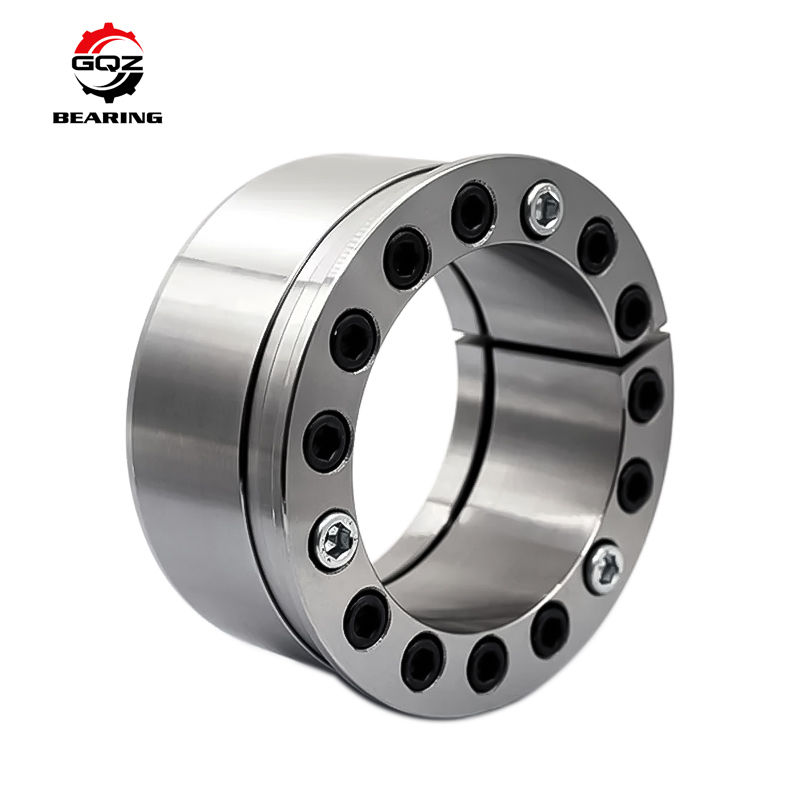

확장 커플링 슬리브 주요 장점
설치가 용이함
샤프트 구멍에 대한 낮은 가공 정밀도 요구 사항, 가열/가압 장비 불필요, 토크에 따라 대각선으로 볼트 조이기만 하면 됨.
허브를 샤프트에서 재배치할 수 있으며, 용접 불량 재료가 있는 커플링을 지원합니다.
높은 신뢰성
키웨이 약화 구조 없음, 상대적 운동 마모 없음, 긴 수명.
과부하 시 자동 고장으로 장비 안전 보호.
유연한 적응
여러 하중을 견딜 수 있으며, 하중을 증가시키기 위해 여러 확장 슬리브를 직렬로 사용할 수 있습니다.
분해가 용이함 (볼트만 풀면 됨), 반복 사용을 보장하기 위한 접촉면의 방청 설계.
| 치수 | 육각 소켓 헤드 캡 나사 | 정격 부하 | 확장 슬리브와 샤프트 사이의 접합면 압력 | 확장 슬리브-허브 인터페이스 압력 | 나사 조임 토크 | 무게 | |||||||
| d | D | L | L1 | e | B | d1 | n | 축력 Ft(kN) | 토크 Mt(kN.m) | pf(N/mm2) | pf1(N/mm2) | MA(N.m) | W.t(kg) |
| 200 | 260 | 120 | 142 | 8 | 125 | M20*120 | 16 | 526 | 52.8 | 100 | 77 | 230 | 15 |
| 220 | 285 | 120 | 142 | 8 | 140 | M22*130 | 14 | 640 | 70 | 119 | 92 | 355 | 17.8 |
| 240 | 305 | 120 | 159 | 8 | 140 | M22*130 | 16 | 731 | 88 | 96 | 75 | 355 | 23.2 |
| 260 | 325 | 120 | 159 | 8 | 140 | M22*130 | 18 | 822 | 107 | 103 | 82 | 355 | 24.8 |
| 280 | 355 | 120 | 159 | 8 | 140 | M22*130 | 20 | 910 | 128 | 96 | 75 | 355 | 33 |
| 300 | 375 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1000 | 151 | 99 | 79 | 355 | 36 |
| 320 | 405 | 120 | 159 | 8 | 140 | M22*130 | 18 | 1280 | 206 | 101 | 80 | 690 | 52 |
| 340 | 425 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1420 | 242 | 106 | 85 | 690 | 54 |
| 360 | 455 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 319 | 113 | 89 | 930 | 72 |
| 380 | 475 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 337 | 109 | 97 | 930 | 75 |
| 400 | 485 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 355 | 101 | 83 | 930 | 78 |
| 420 | 515 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1980 | 410 | 107 | 87 | 930 | 82 |
어댑터 슬리브가 혹독한 환경 조건을 견딜 수 있습니까?
수분, 먼지 및 극한 온도로 특징지어지는 혹독한 환경은 상당한 문제를 야기합니다.
내식성: 수분에 노출되면 부식이 발생하여 슬리브의 성능에 영향을 미칠 수 있습니다.
솔루션: 혹독한 환경에서 작동하는 경우 내식성 재료로 만든 어댑터 슬리브를 선택하거나 어댑터 슬리브의 내구성을 향상시키기 위해 보호 코팅을 고려하십시오.
어댑터 슬리브를 사용하는 시스템에 대한 유지 관리 루틴은 어떻게 구성해야 합니까?
효과적인 유지 관리는 수명과 성능을 극대화하는 데 중요합니다.
검사 일정: 정기적인 검사 일정을 설정하면 잠재적인 문제를 조기에 감지하는 데 도움이 됩니다.
윤활 요구 사항: 적절한 윤활은 부드러운 작동을 보장하고 마모를 줄입니다.
솔루션: 어댑터 슬리브가 있는 시스템을 효과적으로 유지 관리하려면:
어댑터 슬리브 주변 구성 요소의 청소, 검사 및 재윤활을 포함하는 포괄적인 유지 관리 일정을 구현합니다.
시간이 지남에 따라 어댑터 슬리브의 상태와 성능을 추적하기 위해 모든 유지 관리 활동에 대한 자세한 기록을 보관합니다.
