| 모크: | 5 PC |
| 표준 포장: | 비닐 봉지+Cox+상자 |
| 공급 능력: | 10000/month |

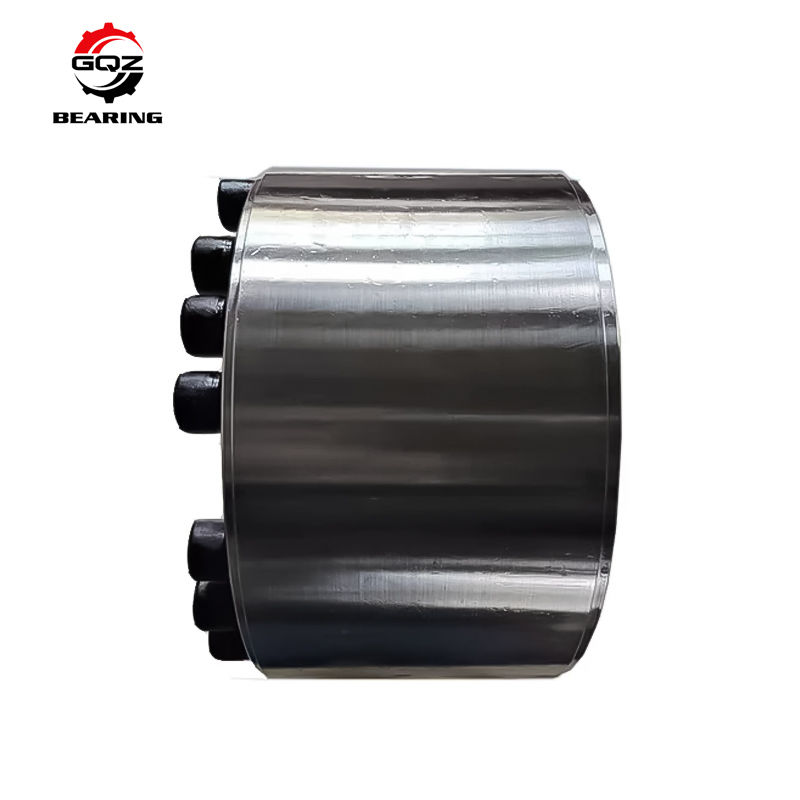

팽창 결합 수갑 주요 장점
설치가 쉽다
셰프트 구멍에 필요한 낮은 가공 정확성, 가열/압기 장비를 필요로하지 않고, 토크에 따라 볼트를 직선적으로 꽉 막아야만 합니다.
셔프에 홉을 재 배치 할 수 있으며 잘 용접되지 않은 재료로 결합을 지원합니다.
높은 신뢰성
키웨이 약화 구조가 없고, 상대적인 운동 마모가 없고, 긴 수명입니다.
과부하의 경우 자동 고장이 장비의 안전을 보호합니다.
유연한 적응
복수의 부하를 견딜 수 있고, 부하를 증가시키기 위해 여러 개의 확장 수갑을 연속으로 사용할 수 있습니다.
분리하기 쉽다 (바늘을 풀기만 하면 된다) 반복 사용을 보장하기 위해 접촉 표면의 경직 방지 설계
| 크기 | 헥사곤 소켓 헤드 캡 스크루 | 가산부담 | 확장 수갑과 샤프트 사이의 결합 표면의 압력 | 팽창 수갑-허브 인터페이스의 압력 | 스크루 꽉 잡아주는 토크 | 무게 | |||||||
| d | D | L | L1 | e | B | d1 | n | 축력 Ft ((kN) | 토크 Mt ((kN.m) | pf ((N/mm)2) | pf1 (((N/mm2) | MA(N.m) | W.t (kg) |
| 200 | 260 | 120 | 142 | 8 | 125 | M20*120 | 16 | 526 | 52.8 | 100 | 77 | 230 | 15 |
| 220 | 285 | 120 | 142 | 8 | 140 | M22*130 | 14 | 640 | 70 | 119 | 92 | 355 | 17.8 |
| 240 | 305 | 120 | 159 | 8 | 140 | M22*130 | 16 | 731 | 88 | 96 | 75 | 355 | 23.2 |
| 260 | 325 | 120 | 159 | 8 | 140 | M22*130 | 18 | 822 | 107 | 103 | 82 | 355 | 24.8 |
| 280 | 355 | 120 | 159 | 8 | 140 | M22*130 | 20 | 910 | 128 | 96 | 75 | 355 | 33 |
| 300 | 375 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1000 | 151 | 99 | 79 | 355 | 36 |
| 320 | 405 | 120 | 159 | 8 | 140 | M22*130 | 18 | 1280 | 206 | 101 | 80 | 690 | 52 |
| 340 | 425 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1420 | 242 | 106 | 85 | 690 | 54 |
| 360 | 455 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 319 | 113 | 89 | 930 | 72 |
| 380 | 475 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 337 | 109 | 97 | 930 | 75 |
| 400 | 485 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 355 | 101 | 83 | 930 | 78 |
| 420 | 515 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1980 | 410 | 107 | 87 | 930 | 82 |
어댑터 장갑은 환경의 혹독한 조건에 견딜 수 있습니까?
습도, 먼지, 극한 온도 등과 같은 혹독한 환경은 큰 도전이 됩니다.
부식 저항성: 습기에 노출되면 부식으로 이어질 수 있으며, 수면의 성능에 영향을 줄 수 있습니다.
솔루션: 가혹한 환경에서 작업하려면 부식 저항성 물질로 만든 어댑터 수갑을 선택하거나 어댑터 수갑의 내구성을 높이기 위해 보호 코팅을 고려하십시오.
어댑터 수갑을 사용하는 시스템에 대한 유지보수 루틴은 어떻게 구성되어야합니까?
효율적인 유지보수는 수명과 성능을 극대화하기 위해 매우 중요합니다.
검사 일정: 정기 검사 일정 을 설정 하는 것 은 잠재적 인 문제 를 조기에 발견 하는 데 도움 이 된다.
윤활용 필요: 적절한 윤활용은 원활한 작동을 보장하고 마모를 줄입니다.
솔루션: 어댑터 수갑을 가진 시스템을 효과적으로 유지하기 위해:
아댑터 수갑 주위의 구성 요소를 청소하고 검사하고 다시 윤활을 포함한 포괄적인 유지 보수 일정을 실행하십시오.
모든 유지보수 작업에 대한 상세한 기록을 보관하여 시간이 지남에 따라 어댑터 수갑의 상태와 성능을 추적합니다.
비디오
비디오
비디오
비디오
비디오
|
|
| 모크: | 5 PC |
| 표준 포장: | 비닐 봉지+Cox+상자 |
| 공급 능력: | 10000/month |
팽창 결합 수갑 주요 장점
설치가 쉽다
셰프트 구멍에 필요한 낮은 가공 정확성, 가열/압기 장비를 필요로하지 않고, 토크에 따라 볼트를 직선적으로 꽉 막아야만 합니다.
셔프에 홉을 재 배치 할 수 있으며 잘 용접되지 않은 재료로 결합을 지원합니다.
높은 신뢰성
키웨이 약화 구조가 없고, 상대적인 운동 마모가 없고, 긴 수명입니다.
과부하의 경우 자동 고장이 장비의 안전을 보호합니다.
유연한 적응
복수의 부하를 견딜 수 있고, 부하를 증가시키기 위해 여러 개의 확장 수갑을 연속으로 사용할 수 있습니다.
분리하기 쉽다 (바늘을 풀기만 하면 된다) 반복 사용을 보장하기 위해 접촉 표면의 경직 방지 설계
| 크기 | 헥사곤 소켓 헤드 캡 스크루 | 가산부담 | 확장 수갑과 샤프트 사이의 결합 표면의 압력 | 팽창 수갑-허브 인터페이스의 압력 | 스크루 꽉 잡아주는 토크 | 무게 | |||||||
| d | D | L | L1 | e | B | d1 | n | 축력 Ft ((kN) | 토크 Mt ((kN.m) | pf ((N/mm)2) | pf1 (((N/mm2) | MA(N.m) | W.t (kg) |
| 200 | 260 | 120 | 142 | 8 | 125 | M20*120 | 16 | 526 | 52.8 | 100 | 77 | 230 | 15 |
| 220 | 285 | 120 | 142 | 8 | 140 | M22*130 | 14 | 640 | 70 | 119 | 92 | 355 | 17.8 |
| 240 | 305 | 120 | 159 | 8 | 140 | M22*130 | 16 | 731 | 88 | 96 | 75 | 355 | 23.2 |
| 260 | 325 | 120 | 159 | 8 | 140 | M22*130 | 18 | 822 | 107 | 103 | 82 | 355 | 24.8 |
| 280 | 355 | 120 | 159 | 8 | 140 | M22*130 | 20 | 910 | 128 | 96 | 75 | 355 | 33 |
| 300 | 375 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1000 | 151 | 99 | 79 | 355 | 36 |
| 320 | 405 | 120 | 159 | 8 | 140 | M22*130 | 18 | 1280 | 206 | 101 | 80 | 690 | 52 |
| 340 | 425 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1420 | 242 | 106 | 85 | 690 | 54 |
| 360 | 455 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 319 | 113 | 89 | 930 | 72 |
| 380 | 475 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 337 | 109 | 97 | 930 | 75 |
| 400 | 485 | 120 | 159 | 8 | 140 | M22*130 | 20 | 1770 | 355 | 101 | 83 | 930 | 78 |
| 420 | 515 | 120 | 159 | 8 | 140 | M22*130 | 22 | 1980 | 410 | 107 | 87 | 930 | 82 |
어댑터 장갑은 환경의 혹독한 조건에 견딜 수 있습니까?
습도, 먼지, 극한 온도 등과 같은 혹독한 환경은 큰 도전이 됩니다.
부식 저항성: 습기에 노출되면 부식으로 이어질 수 있으며, 수면의 성능에 영향을 줄 수 있습니다.
솔루션: 가혹한 환경에서 작업하려면 부식 저항성 물질로 만든 어댑터 수갑을 선택하거나 어댑터 수갑의 내구성을 높이기 위해 보호 코팅을 고려하십시오.
어댑터 수갑을 사용하는 시스템에 대한 유지보수 루틴은 어떻게 구성되어야합니까?
효율적인 유지보수는 수명과 성능을 극대화하기 위해 매우 중요합니다.
검사 일정: 정기 검사 일정 을 설정 하는 것 은 잠재적 인 문제 를 조기에 발견 하는 데 도움 이 된다.
윤활용 필요: 적절한 윤활용은 원활한 작동을 보장하고 마모를 줄입니다.
솔루션: 어댑터 수갑을 가진 시스템을 효과적으로 유지하기 위해:
아댑터 수갑 주위의 구성 요소를 청소하고 검사하고 다시 윤활을 포함한 포괄적인 유지 보수 일정을 실행하십시오.
모든 유지보수 작업에 대한 상세한 기록을 보관하여 시간이 지남에 따라 어댑터 수갑의 상태와 성능을 추적합니다.
