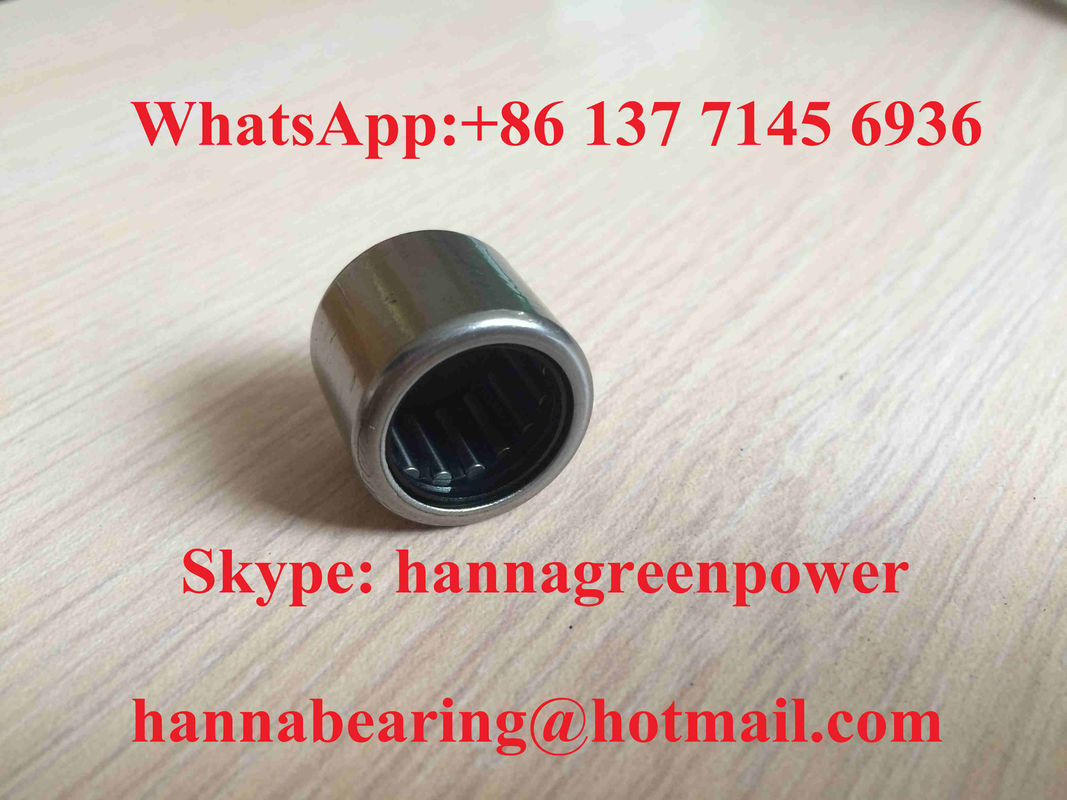

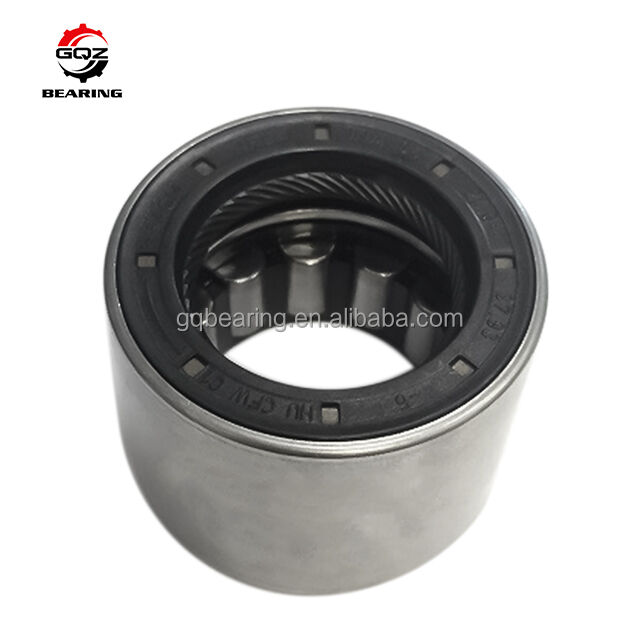

BK1516 BK1516-RS BK152116 PA66 케이지 15x21x16mm를 가진 바늘 롤러 베어링

1제품 개요

BK1516, BK1516-RS 및 BK152116은 내부 고리가없는 메트릭 단일 행 폐쇄적인 당겨진 컵 바늘 롤러 베어링, 통일 코어 크기 Fw=15mm 롤러 집합 내부 지름, 외부 지름 D=21mm,전체 너비 C=16mm, 밀폐 구조와 롤러 레이아웃에 의해 차별화됩니다. BK 시리즈는 통합 된 닫힌 바닥 뚜?? 과 통합 된 한 조각 스탬프 된 철 외부 컵을 채택합니다.자그마한 구멍 하우징 내부에서 자동 축적 제한을 실현하는, 추가 스냅 링, 샤프트 어깨 및 끝 커버를 제거하여 조립 프로세스를 단순화합니다.

• BK1516: 고무 밀폐 없이 표준 16mm 너비 열린 타입, 깨끗하고 건조한 실내 작업실 환경을 위한 우수한 열 분산
• BK1516-RS: 16mm 폭의 NBR RS 접착 고무 봉인, 열린 면, 가벼운 오염된 생산 장면에서 미세한 먼지, 절단 액체 및 가벼운 수분을 차단합니다.
• BK152116: 16mm 완전 두꺼운 밀도가 높은 바늘 레이아웃, 개방된 틈이 없으며, 더 큰 접촉 영역으로 무거운 충격 부하 작업 조건에서 동적 및 정적 방사선 부하 용량을 향상시킵니다.

밀집 된 바늘 롤러를 균등하게 분리하기 위해 탬프 된 얇은 철강 케이지로 장착되어 있으며, 극히 좁은 방사선 가로 세로 아래에서 극도로 높은 방사선 운반 능력을 실현합니다.일치하는 설치 샤프트 표면은 안쪽 경로로 봉사하기 위해 소멸되고 거울 초 완공되어야 합니다이 시리즈는 단지 순수한 방사선 부하를 견딜 수 있습니다. 소형 변속기, 휴대용 전력 도구, 직물 긴장 롤러, 자동화 맹공 슬라이딩 부품에 널리 적용됩니다.소형 수압 밸브 및 가벼운 농업 기계의 셰프트 엔드 포지셔닝 집합체.

24시간 이내에 프로젝트 요금을 받으세요.

2기술 사양

통일 기본 표준 매개 변수

Fw (네일 집합의 내부 지름): 15 mm
외부 지름 D: 21mm
전체 너비 C: 16mm
구조: 단열 닫힌 끝으로 당겨진 컵 바늘 베어링, 내부 고리가 없습니다, 스탬프 된 철 롤레 유지
재료: 당겨진 컵 및 바늘 롤러 GCr15 고 탄소 크롬 레이어 스틸
표준 방사선 해면: CN 정상 해면
기준 지방 제한 회전 속도: 14500 r/min
오일 윤활 제한 회전 속도: 18200 r/min
요구되는 맞춤형 샤프트 경도는 HRC60 ∼64 미러 초완료
최소 칸막이 r: 0.6mm

BK1516

밀폐: 닫힌 단 한 개의 바닥 뚜??, 밀폐 없이 반대쪽 끝을 열어
동적 부하 Cr: 11200 N
정적 부하 코어: 14600 N
피로 부하 제한 Pu: 1980 N
순중량: 0.0132kg

BK1516-RS

밀폐: 닫힌 바닥 모자 + 열린 면에 단일 RS 접촉 고무 밀폐
동적 부하 Cr: 10850 N
정적 부하 코어: 14150 N
피로 부하 제한 Pu: 1920 N
순중량: 0.0137kg

BK152116

밀폐: 완전히 닫힌 두꺼운 롤러 닫힌 컵 구조, 개방된 포트 없이
동적 부하 Cr: 12900 N
정적 부하 코어: 16700 N
피로 부하 제한 Pu: 2240 N
순중량: 0.0143kg
세 가지 모델의 완전한 차원 도면과 완전한 기술적 부하 데이터는 고객의 요청에 따라 제공됩니다.

3주요 장점

1. 통합 된 닫힌 끝 캡 자 위치 디자인, 추가 축적 고정 액세서리없이 맹공 구멍 가구에 직접 압축, 크게 부품 수와 조립 노동 비용을 감소
2. 극 얇은 방사선 가로 절단 장비 방사선 점유 공간을 최소화, 완벽하게 소형 콤팩트 변속기 구조 설계 요구 사항에 부합
3. 3 가지 선택적인 구조 변형 (열린 / 단일 RS 밀폐 / 두꺼운 무거운 부하) 는 모든 일반적인 작업 조건을 포함합니다: 깨끗한 건조, 습한 먼지 및 무거운 대차 충격 부하 환경
4. 밀도가 높은 바늘 롤러 배열은 우수한 방사성 경직성 및 부하 용량, 빈번한 시작-정지 충격 부하 하에서 안정적인 연속 중간 속도 작동을 제공합니다
5. 가벼운 스탬프 된 강철 케이지는 장시간 연속적인 장비 작동을 위해 균일한 롤러 안내, 낮은 마찰 손실 및 효율적인 열 방출을 보장합니다.
6. 사용자 정의 가능한 옵션에는 양면 2RS 복합 밀폐, C3 커진 방사선 클리어런스, 스테인레스 스틸 항 경화 당겨진 컵, OEM 레이저 표시 및 고온 마모 저항성 지방 채우가 포함됩니다.

실종 구멍 가구를 가공하는 절차를 효과적으로 단순화하고 샤프트 끝 콤팩트 변속기 집합의 사용 수명을 연장합니다.

4어플리케이션

이 BK1516 / BK1516-RS / BK152116 멀티 스펙 폐쇄 끝 바늘 롤러 베어링 세트는 다음과 같은 컴팩트 가벼운 & 중간 산업 장비에 널리 일치합니다:

• 소형 환속기, 소형 변속기, 맹홀 셰프트 끝 지원기
• 휴대용 전기 전력 도구, 정원 미니 기계 및 가벼운 농업용 회전 움직이는 부품
• 직물 직물 직물 직물 직물 직물 직물 직물 직물
• 자동화 소형 선형 슬라이딩 메커니즘 및 캠 샤프트 위치 구성 요소
• 소형 수압 제어 밸브, 마이크로 물 펌프 가벼운 회전 슬라이딩 집합
• 15mm 내부 지름의 닫힌 끝으로 당겨진 컵 바늘 롤러 베어 장비에 대한 후품 부품

이상적인 다 옵션 높은 방사선 부하 베어링 솔루션

5. 왜 GQZ 베어링을 선택합니까?

1. 25 년의 전문 BK 시리즈 닫힌 끝으로 당긴 컵 바늘 롤러 베어 제조 경험
2. 국제 표준 BK15 시리즈 베어링, 일관된 차원 허용량 및 부하 성능 지표와 완전히 차원 교환 가능한 세 모델
3. 완전 OEM & ODM 맞춤형 서비스 양면 밀폐, 스테인리스 스틸 껍질 및 특수 클리어스 사용자 정의를 지원
4. 전체 프로세스 엄격한 검사: 납품 전에 원자재 경화 테스트, 도출 된 컵 스탬핑 정밀, 밀폐 밀착 및 동적 부하 피로 주기 테스트
5. 전문 베어링 엔지니어링 팀은 24 시간 이내에 맹공 구멍 하우징 허용 및 일치 샤프트 단단성 설치 지침을 제공합니다
6. 장기적인 기계장비 제조업체에 대한 선호도 대량 판매 가격과 함께 안정적인 대규모 대량 생산 조립 라인

우리는 신뢰할 수 있는 축적 자기 위치 성능, 긴 서비스 수명 및 글로벌 산업 구매자와 안정적인 장기간 윈-윈 협력에 초점을 맞추고

6품질 관리

• GCr15 크롬 레이어 스틸의 원료 화학 조성 및 표면 경화 검사
• 정밀 깊이 도출, 정제 및 통합 폐쇄 끝 외부 도출 컵을 위한 형성 처리
• 일정한 온도 열 처리 과정 내부 금속 스트레스를 안정화하고 표면 마모 저항을 향상
• 종합적인 성능 테스트: 방사선 클리어런스 균일성, 바늘 롤러 배열의 일관성, 동적/정적 부하 용량 및 RS 밀봉의 먼지 방지 내구성
• 유니폼 롤러 조립 검사 및 각 모델의 개별 차원 및 외관 재검토

각 괄합의 베어링은 블라인드 홀 하우스에서 안정적인 무거운 방사선 부하 작동을 보장하기 위해 전체 샘플링 교차 주기의 내구성 테스트를 통과합니다.

7지금 인용문을 얻으세요

만약 당신이 BK1516 오픈 타입, BK1516-RS 단일 밀폐 및 BK152116 두꺼운 무거운 부하에 고품질의 닫힌 끝으로 당겨 컵 바늘 롤러 베어링을 필요로 하는 경우 미니어 기어박스 및 전기 도구 장비,문의는 우리에게 직접 보내십시오.
모든 전문적인 지원 서비스를 받을 수 있습니다.

• 24시간 이내에 빠른 공식 공장 가격 답변
• 1 대 1 맹홀 하우징 허용 & 일치 샤프트 경화 매개 변수 일치 전문 베어 엔지니어의 지침
• 이중 RS 밀폐 변형 및 스테인레스 스틸 항 경화 당겨 컵 옵션을 포함하여 맞춤형 베어링 솔루션 제안
• 경쟁력 있는 직공장 대가 대가 가격 혼합 3 모델 복합 대가 주문

자세한 공식 요금을 얻기 위해 각 모델 및 장비 운영 환경의 요구 구매량을 보내

8자주 묻는 질문

Q1: BK1516-RS에서 RS 후자는 무엇을 의미합니까?
A1: RS는 닫힌 끝 베어링의 열린 끝에 설치된 NBR 접촉 고무 봉인, 먼지, 냉각액 및 가벼운 수분을 차단하는 것을 의미합니다.

Q2: BK1516과 BK152116의 핵심적인 차이점은 무엇입니까?
A2: Fw와 외부 지름의 차이는 완전히 일치합니다. BK152116는 역학적 및 정적 방사선 부하 등급을 크게 향상시키기 위해 두꺼운 밀도가 높은 바늘 롤 레이아웃을 채택합니다.중량 부하의 충격 작업 조건에 적합합니다..

Q3: BK 시리즈 베어링은 단단한 지상 샤프트없이 작동 할 수 있습니까?
A3: 권장되지 않습니다. 일치 셰프트의 접촉 표면은 내부 경주로 역할을하고 급속한 굴착 고장을 피하기 위해 거울 표면으로 HRC60 ∼ 64 완화 경직을 달성해야합니다..
