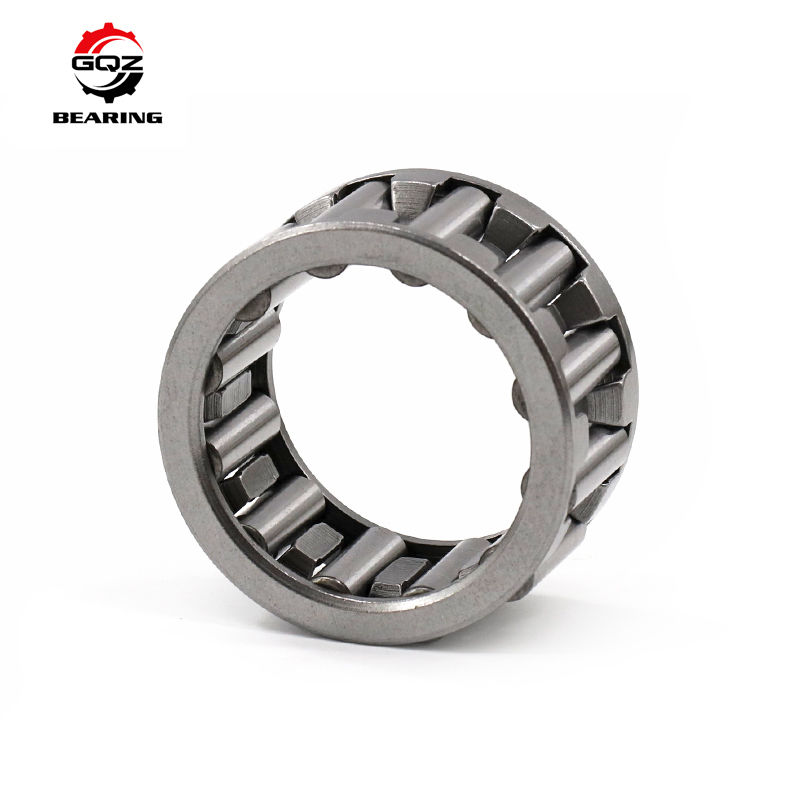

BK1012 BK1012-RS BK101412 닫힌 끝으로 당겨진 컵 바늘 롤러 베어링 10x14x12mm

1. 제품 개요

BK1012, BK1012-RS 및 BK101412는 내부 링이 없는 미터 단일 행 폐쇄형 드로잉 컵 니들 롤러 베어링으로, 모두 Fw=10mm 니들 어셈블리 내부 직경과 D=14mm 외부 직경을 가지며, 총 폭과 밀봉 구조에 따라 구분됩니다. BK 시리즈는 통합된 폐쇄형 엔드 캡이 있는 일체형 스탬핑 강철 외부 컵을 특징으로 하며, 별도의 고정 링 없이 블라인드 보어 하우징 및 샤프트 끝단 위치 결정에 완벽합니다.

• BK1012: 12mm 폭 오픈 타입, 측면 씰 없음, 깨끗하고 건조한 작업 환경에 적합한 우수한 방열 성능;
• BK1012-RS: 12mm 폭 오픈 측면에 단일 립 RS 고무 씰이 있어 먼지와 가벼운 습기를 차단하여 약간 오염된 환경에 적합;
• BK101412: 12mm 초광폭 폐쇄형 엔드 베어링, 더 많은 롤러 수로 레이디얼 하중 용량 향상.

스탬핑 강철 케이지는 조밀한 니들 롤러를 균일하게 분리하여 초박형 레이디얼 단면에서 초고 레이디얼 하중 용량을 달성합니다. 일치하는 샤프트 표면은 내부 레이스웨이 역할을 하기 위해 담금질 및 슈퍼 피니싱이 필요합니다. 순수 레이디얼 하중만 지지하며, 소형 기어박스, 소형 전동 공구, 섬유 장력 롤러, 자동화 블라인드 보어 슬라이딩 부품 및 제한된 레이디얼 설치 공간이 있는 경량 농기계 샤프트 엔드 어셈블리에 널리 사용됩니다.

프로젝트 견적을 24시간 이내에 받아보세요

2. 기술 사양

통합 기본 매개변수

Fw (니들 어셈블리 내부 직경): 10mm
외부 직경 D: 14mm
구조: 단일 행 폐쇄형 드로잉 컵 니들 베어링, 내부 링 없음, 스탬핑 강철 케이지
재질: 드로잉 컵 및 니들 롤러 GCr15 고탄소 크롬 베어링 강철
참조 그리스 제한 속도: 18000 r/min
오일 윤활 제한 속도: 20000 r/min
필요 샤프트 경도: HRC60-64 (미러 슈퍼 피니싱)

BK1012

총 폭 C: 12mm
밀봉: 한쪽은 열림, 반대쪽은 폐쇄형 엔드 캡
동적 하중 Cr: 5.39 kN
정적 하중 Cor: 6.95 kN
순 중량: 0.0041 kg

BK1012-RS

총 폭 C: 12mm
밀봉: 폐쇄형 엔드 캡 + 오픈 엔드에 단일 RS NBR 접촉 고무 씰
동적 하중 Cr: 5.12 kN
정적 하중 Cor: 6.70 kN
순 중량: 0.0043 kg

BK101412

총 폭 C: 12mm (두꺼워진 롤러 배치)
밀봉: 오픈 포트가 없는 완전 폐쇄형 드로잉 컵 구조
동적 하중 Cr: 6.15 kN
정적 하중 Cor: 7.82 kN
순 중량: 0.0048 kg

최소 모따기 r: 0.4mm
세 가지 모델에 대한 완전한 기술 데이터 및 치수 도면은 고객 요청 시 제공됩니다.

3. 주요 장점

1. 통합 폐쇄형 엔드 캡 디자인은 블라인드 보어 하우징에서 자동 축 방향 위치를 실현하여 별도의 샤프트 숄더, 스냅 링 또는 엔드 커버 부품을 제거하여 조립 비용을 절감합니다.
2. 초박형 레이디얼 단면은 장비의 레이디얼 점유 공간을 크게 줄여 소형 컴팩트 전송 구조 설계에 이상적입니다.
3. 세 가지 옵션 버전(오픈/단일 RS 씰링/넓은 고하중)은 깨끗하고 건조한 환경, 약간 먼지가 많고 습한 환경 및 높은 레이디얼 하중 환경에 맞춰 다양한 작업 조건을 충족합니다.
4. 조밀한 니들 롤러 배열은 뛰어난 레이디얼 하중 용량과 구조적 강성을 제공하며, 중간 속도 및 가벼운 교대 충격 하중에서 안정적인 작동을 보장합니다.
5. 얇은 스탬핑 강철 케이지는 니들 롤러를 균일하게 안내하여 마찰 손실이 적고 부드러운 롤링 성능으로 장시간 연속 작동이 가능합니다.
6. 맞춤형 옵션에는 양면 2RS 씰, C3 확장 간극, 스테인리스 스틸 녹 방지 드로잉 컵, OEM 레이저 마킹 및 특수 고온 그리스가 포함됩니다.

블라인드 보어 하우징 가공을 효과적으로 단순화하고 샤프트 엔드 컴팩트 전송 어셈블리의 수명을 연장합니다.

4. 적용 분야

이 BK1012 / BK1012-RS / BK101412 폐쇄형 엔드 니들 롤러 베어링 세트는 다음과 같은 컴팩트 경공업 장비에 널리 사용됩니다.

• 소형 감속기, 소형 기어박스 샤프트 엔드 블라인드 보어 지지 어셈블리
• 휴대용 전동 공구, 정원용 소형 기계 및 경량 농업용 회전 부품
• 섬유 직기, 인쇄 소형 장비 장력 슬라이딩 롤러 유닛
• 자동화 소형 선형 슬라이딩 부품 및 캠 샤프트 위치 결정 구조
• 소형 유압 밸브, 마이크로 워터 펌프 경량 회전 슬라이딩 어셈블리
• 10mm 폐쇄형 엔드 드로잉 컵 니들 베어링 장비용 애프터마켓 교체 부품

블라인드 보어 샤프트 엔드 산업용 전송 장비에 이상적인 다중 옵션 컴팩트 고하중 베어링 솔루션

5. GQZ 베어링을 선택하는 이유

• BK 시리즈 폐쇄형 엔드 드로잉 컵 니들 롤러 베어링 제조 경험 25년
• 세 가지 모델은 국제 표준 BK10 시리즈 베어링과 완전히 호환되며, 치수 공차 및 하중 성능이 일관됩니다.
• 이중 씰, 스테인리스 스틸 쉘 및 특수 간극 요구 사항에 대한 풍부한 OEM 및 ODM 맞춤형 서비스
• 완전한 전체 공정 검사: 원자재 경도, 드로잉 컵 스탬핑 정밀도, 밀봉 밀착도 및 배송 전 동적 하중 피로 테스트
• 전문 엔지니어링 팀은 24시간 이내에 블라인드 보어 하우징 및 일치하는 샤프트 경도 설치 지침을 제공합니다.
• 장기 기계 장비 제조업체를 위한 선호되는 대량 도매 가격으로 안정적인 대량 생산 능력

안정적인 축 방향 위치 성능, 긴 서비스 수명 및 글로벌 산업 구매자와의 장기적인 상생 협력에 중점을 둡니다.

6. 품질 관리

• GCr15 크롬 베어링 강철의 원자재 화학 성분 및 표면 경도 검사
• 일체형 폐쇄형 엔드 외부 컵의 정밀 딥 드로잉 및 엣지 트리밍 가공
• 내부 금속 응력 안정화 및 내마모성 향상을 위한 표준화된 항온 열처리 공정
• 종합 성능 테스트: 레이디얼 간극, 니들 롤러 배열 균일성, 동적/정적 하중 용량 및 RS 버전의 밀봉 내구성
• 포장 배송 전 세 가지 모델 변형의 균일한 롤러 어셈블리 검사 및 치수 재검사

모든 배치 베어링은 블라인드 보어 하우징에서 안정적인 고하중 작동을 보장하기 위해 전체 샘플링 왕복 사이클 테스트를 통과합니다.

7. 지금 견적 받기

소형 기어박스 및 전동 공구 장비용 고품질 BK1012 오픈, BK1012-RS 단일 씰링 및 BK101412 고하중 폐쇄형 엔드 드로잉 컵 니들 롤러 베어링이 필요한 경우 당사에 직접 문의하십시오.
문의 제출 후 다음과 같은 완전한 전문 지원 서비스를 받게 됩니다:

• 24시간 이내의 신속한 공식 공장 견적 회신
• 베어링 엔지니어의 일대일 블라인드 보어 하우징 및 일치하는 샤프트 경도 매개변수 안내
• 이중 RS 씰링 버전 및 스테인리스 스틸 드로잉 컵 옵션을 포함한 맞춤형 베어링 솔루션 제안
• 세 가지 모델 혼합 대량 주문에 대한 경쟁력 있는 직판 공장 대량 도매 가격

각 모델의 필요한 수량과 장비 작업 환경을 보내 상세한 공식 제안을 받으십시오.

8. FAQ

Q1: BK1012-RS의 접미사 RS는 무엇을 의미하나요?
A1: RS는 폐쇄형 엔드 베어링의 오픈 측면에 장착되어 먼지와 습기를 차단하는 단일 립 NBR 접촉 고무 씰을 의미합니다.

Q2: BK1012와 BK101412의 차이점은 무엇인가요?
A2: Fw와 외부 직경은 동일합니다. BK101412는 두꺼워진 조밀한 니들 레이아웃을 채택하여 고하중 작업 조건에 대한 레이디얼 동적 및 정적 하중 등급을 업그레이드합니다.

Q3: BK 시리즈 베어링은 경화되지 않은 샤프트 없이 작동할 수 있나요?
A3: 권장하지 않습니다. 샤프트 접촉면은 내부 레이스웨이 역할을 하고 빠른 마모를 피하기 위해 HRC60-64 담금질 경도와 미러 마감에 도달해야 합니다.
