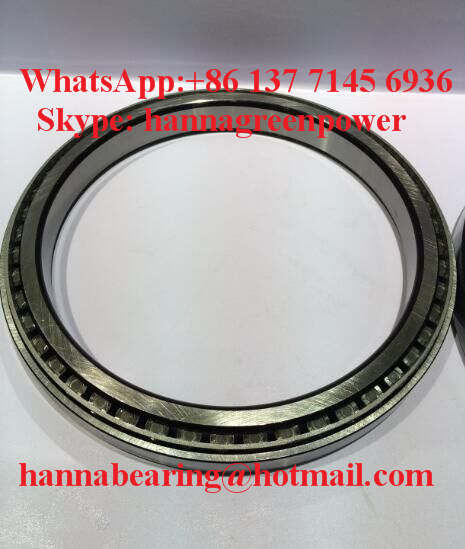

발굴기 톱니 롤러 베어링 R196Z-4 R196Z-4SA 196.85x241.3x23.812mm

1. 제품 개요

1. 제품 개요
R196Z-4 및 R196Z-4SA는 인치 규격의 단열 분리형 테이퍼 롤러 베어링으로, 굴삭기 최종 구동부 주행 메커니즘, 건설 기계 차동 장치 및 중장비 농업 장비에 널리 사용됩니다. 통합 코어 장착 치수: 내경 d=196.85mm, 외경 D=241.3mm, 전체 조립 폭 T=23.812mm로 두 모델 모두 상호 교환 가능한 설치 공간을 제공합니다.

접미사 기술 차이 설명:

• R196Z-4: 표준 기본 모델, 개방형 강철 스탬핑 케이지, 일반적인 레이스 열처리, 일반적인 중하중 상온 작업 조건에 비용 효율적입니다.
• R196Z-4SA: 업그레이드된 강화 SA 등급 변형, 최적화된 로그 롤러 접촉 곡선, 강화된 내/외륜 표면 담금질 처리, 향상된 내마모성, 내진성 및 고온 내성, 낮은 작동 소음, 연속적인 중충격 하중 하에서 더 긴 수명.

완전 분리형 구조: 콘 어셈블리(내륜 + 테이퍼 롤러 + 케이지)와 외륜 컵을 별도로 분해할 수 있어 현장에서 굴삭기 주행 감속기 설치, 분해 및 유지보수가 크게 단순화됩니다. 모든 링과 롤링 요소는 일체형 담금질 처리된 GCr15 고탄소 크롬 베어링 강철을 채택하여 높은 경도, 강한 충격 저항 및 내마모성을 제공하며, 교번하는 레이디얼 및 축 방향 복합 하중 하에서 안정적인 베어링 성능을 발휘합니다.

2. 기술 사양

통합 범용 기본 매개변수

내륜 내경 d: 196.85 mm
외륜 외경 D: 241.3 mm
전체 조립 폭 T: 23.812 mm
내륜 폭 B: 23.017 mm
외륜 폭 C: 17.462 mm
필렛 반경 r: 2.1 mm
구조: 단열 분리형 테이퍼 롤러 베어링, 개방형 (실 없음)
원자재: GCr15 베어링 강철
표준 간극: C0 일반 간극, C3 확대 간극 (맞춤 제작 가능)
정밀 등급 선택 사항: P0 / P6 / P5
작동 온도 범위: -30°C ~ 110°C (R196Z-4SA는 최대 130°C)
순중량: 2.107 kg

R196Z-4 표준 버전

기본 동하중 정격 Cr: 312 kN
기본 정하중 정격 C0r: 408 kN
그리스 제한 회전 속도: 2850 r/min
핵심 특징: 표준 열처리, 비용 절감, 간헐적인 중하중 건설 장비에 적합

R196Z-4SA SA 업그레이드 버전

기본 동하중 정격 Cr: 336 kN
기본 정하중 정격 C0r: 435 kN
그리스 제한 회전 속도: 3100 r/min
핵심 특징: SA 강화 표면 처리, 최적화된 롤러 접촉, 내마모성, 고온 내성, 저소음, 24시간 연속 중충격 굴삭기 최종 구동용
고객 요청 시 완전한 설치 도면, 하중 특성 곡선 및 가속 마모 피로 시험 보고서를 제공할 수 있습니다.

3. 주요 장점

1. 동일한 전체 설치 치수를 가진 두 개의 완전 상호 교환 가능한 인치 규격 테이퍼 롤러 베어링. 고객은 비용에 민감한 간헐적 작업 조건에는 표준 R196Z-4를 선택하거나 연속적인 중충격, 고온 굴삭기 주행 어셈블리에는 업그레이드된 R196Z-4SA를 선택할 수 있습니다.
2. 테이퍼 롤러의 큰 접촉각 설계로 인해 무거운 복합 레이디얼 하중 + 단방향 축 방향 추력 하중을 견딜 수 있는 강력한 베어링 용량. 건설 기계의 빈번한 전진/후진 충격 하에서도 안정적인 저진동 작동.
3. 분리 가능한 콘 및 컵 분리 구조로 독립적인 조립 및 교체가 편리하며, 굴삭기 최종 구동부의 분해 어려움과 유지보수 다운타임 손실을 효과적으로 줄입니다.
4. 차별화된 공정 구성: R196Z-4는 안정적인 비용으로 일반적인 중하중 요구 사항을 충족합니다. R196Z-4SA는 독점적인 표면 강화 열처리를 추가하여 레이스 박리 및 롤러 마모 고장률을 줄이고 오버홀 주기를 30% 이상 연장합니다.
5. 다양한 케이지 옵션: 대량 생산 비용 절감을 위한 표준 스탬핑 강철 케이지. 고온 장시간 연속 중하중의 열악한 작업 조건에 적합한 솔리드 황동 케이지.
6. 맞춤형 서비스 지원: C3 확대 간극, P5 고정밀 등급, OEM 레이저 마킹, 특수 고온 산화 방지 그리스 충진, 브랜드 중립 포장.
   굴삭기 주행 베어링 교체 빈도와 건설 장비 가동 중단 유지보수 손실을 효과적으로 줄입니다.

4. 적용 분야

이 이중 모델 인치 규격 테이퍼 롤러 베어링 세트는 중장비 건설 및 농업 기계의 핵심 마모 예비 부품입니다:

• 굴삭기 최종 구동부 주행 감속기 메인 지지 베어링 유닛, 소형 및 중형 굴삭기 주행 기어박스 핵심 베어링
• 중형 로더, 로드 롤러, 불도저 차동 장치 및 액슬 위치 결정 베어링 어셈블리
• 대형 농업용 수확기, 트랙터 중하중 구동 액슬 변속기 베어링
• 광산 지하 운송 차량 휠 허브 및 감속기 지지 베어링
• 애프터마켓 상호 교환 가능한 인치 규격 중하중 단열 테이퍼 롤러 베어링
• 건설 기계 수리 공장 및 장비 OEM 매칭을 위한 비용 효율적인 2등급 상호 교환 베어링 솔루션.

5. GQZ 베어링을 선택해야 하는 이유

• R196Z-4 및 R196Z-4SA 굴삭기 주행 시리즈를 포함한 인치 규격 중하중 테이퍼 롤러 베어링에 대한 20년 전문 제조 경험
• R196Z-4 및 R196Z-4SA는 국제 인치 규격 베어링 치수와 완전히 동일하며, 장착 크기와 조립 공차가 일관됩니다.
• 황동 케이지, C3 간극 업그레이드, 고정밀 등급 및 특수 고/저온 윤활유 충진을 지원하는 완전한 OEM 및 ODM 맞춤형 서비스.
• 완전한 엄격한 출고 전 검사: 원자재 경도 시험, 콘 레이스 연삭 정밀도 검사, R196Z-4SA 표면 강화층 두께 감지, 중하중 왕복 충격 피로 주기 시험.
• 전문 테이퍼 베어링 엔지니어링 팀이 24시간 이내에 굴삭기 샤프트 및 하우징 공차 매칭 설치 기술 지침을 제공합니다.
• 건설 기계 수리 공장, 굴삭기 OEM 및 광산 장비 제조업체를 위한 유리한 대량 도매 가격의 안정적인 대량 생산 라인.
• 차별화된 표준 및 업그레이드 등급 설계, 강력한 레이디얼-축 복합 하중 용량, 분리 가능한 쉬운 유지보수 구조 및 글로벌 중장비 예비 부품 구매자와의 장기적인 상생 협력에 중점을 둡니다.

6. 품질 관리

• GCr15 크롬 베어링 강철의 원자재 화학 성분 및 표면 경도 검사
• 내/외륜 테이퍼 레이스의 정밀 선삭, 담금질 템퍼링 및 슈퍼 피니싱 가공
• 차별화된 표적 열처리 공정: R196Z-4 일반 일체형 담금질 공정; R196Z-4SA 독점 SA 표면 강화 담금질 + 로그 롤러 접촉 곡선 연삭 처리.
• 분류된 표적 성능 테스트: R196Z-4 표준 주기 하중 노화 테스트; R196Z-4SA 고속 온도 상승, 연속 중충격 가속 마모 테스트.
• 테이퍼 롤러 분류, 강철/황동 케이지 조립, 방청유 포장 및 출하 전 전체 치수 및 외관 재검사.
• R196Z 시리즈 베어링의 각 배치마다 완전 샘플링 중하중 왕복 회전 피로 시험을 거쳐 굴삭기 최종 구동부 및 중장비 건설 기계 감속기 내부에서 안정적인 장기 작동을 보장합니다.

7. 지금 견적 받기

건설 기계 수리 및 OEM 매칭을 위한 표준 R196Z-4 비용 효율적인 테이퍼 롤러 베어링과 업그레이드된 내마모성 R196Z-4SA 굴삭기 주행 베어링이 필요한 경우 직접 문의하십시오.
문의 제출 후 완전한 전문 지원 서비스를 받게 됩니다:

• 24시간 이내 빠른 공식 공장 견적 회신
• 전문 인치 규격 중하중 테이퍼 베어링 엔지니어의 1:1 샤프트 및 하우징 매칭 공차 설치 기술 지침
• 황동 케이지 및 C3 확대 간극 업그레이드 옵션을 포함한 맞춤형 베어링 구성 제안
• 혼합된 두 가지 모델의 대형 예비 부품 대량 주문에 대한 경쟁력 있는 공장 직판 대량 도매 가격
• 각 모델의 필요한 구매 수량과 장비의 연속적인 중하중 및 온도 작업 환경을 보내 상세한 공식 견적을 받으십시오.

8. FAQ

Q1: R196Z-4와 R196Z-4SA의 핵심 차이점은 무엇입니까?
A1: 전체 설치 치수는 완전히 동일합니다. R196Z-4는 일반 열처리가 적용된 표준 기본 모델로, 간헐적인 중하중 장비에 저렴합니다. R196Z-4SA는 특수 표면 강화 처리가 적용된 SA 업그레이드 강화 버전으로, 더 나은 내마모성, 고온 내성 및 저소음 성능을 제공하며, 24시간 중단 없는 중충격 굴삭기 최종 구동용으로 특별히 설계되었습니다.
Q2: R196Z 시리즈 베어링은 어떤 하중을 견딜 수 있습니까?
A2: 무거운 복합 레이디얼 하중과 단방향 대형 축 방향 추력 하중을 견딜 수 있습니다. 양방향 축 방향 위치 결정에는 두 개의 베어링을 등지고 또는 마주보게 설치하고 적절한 사전 하중을 적용해야 합니다.
Q3: 분리형 테이퍼 롤러 베어링 구조의 장점은 무엇입니까?
A3: 내륜 롤러 케이지 어셈블리와 외륜 컵을 완전히 분리할 수 있어 굴삭기 기어박스 유지보수 시 독립적인 설치 및 교체가 편리하며, 대형 변속기 부품의 전체 분해를 피할 수 있습니다.
