KWVE20B-V1-G3 네 줄 표준 캐리 KWVE20BV0G2 선형 안내 블록 20x63x30mm

1제품 개요

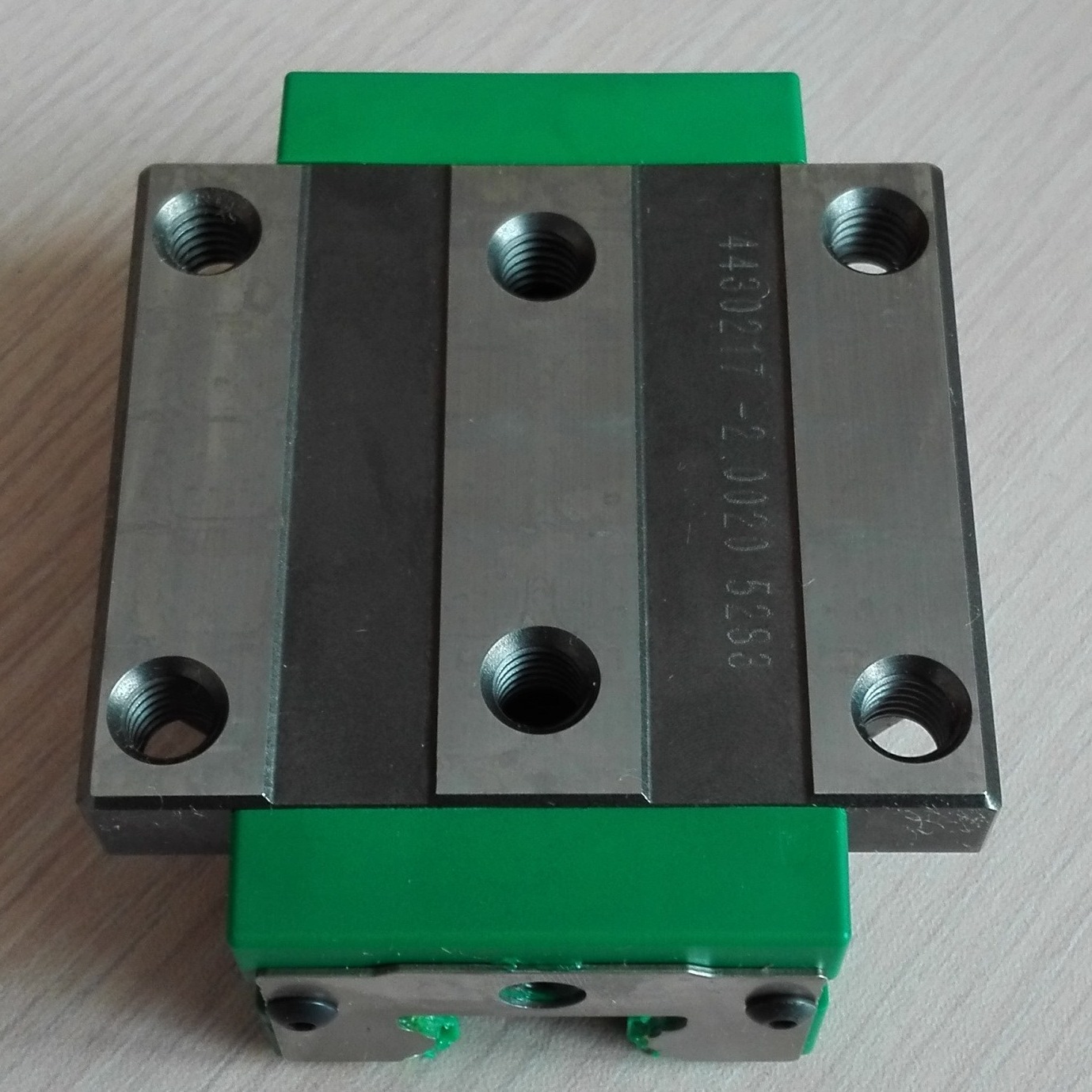

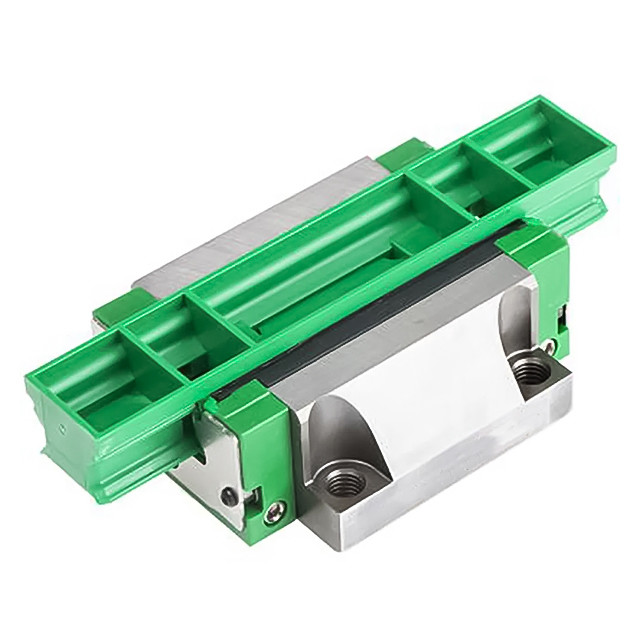

KWVE20B-V1-G3는 Schaeffler INA 표준 KWVE 시리즈 플랜지형 4줄 회전 공 선형 안내 블록으로, 20mm 너비 선형 안내 레일과 일치합니다.그것은 4 방향으로 동일한 부하 용량을 실현하기 위해 O형 45 ° 네 볼 접촉 구조를 채택, V1 가벼운 전압으로 장착되어 공백을 제거하고 구동 경직성을 향상시킵니다. G3 고 정밀도 등급은 매우 낮은 위치 허용을 보장합니다.이중 복합성 먼지 방지 밀폐 금속 칩을 차단, 절단 액체 및 먼지, M5 지방 톱니에 내장 된 해제없이 편리한 온라인 재유연을 지원합니다. 플랜지 상단-개로 설치 구멍은 수평에 유연한 설치를 실현,수직 및 뒤집어진 장비 레이아웃, 정밀 CNC 기계 도구, 전자 자동화 장비, 테스트 조그, 포장 기계 및 안정적인 높은 정확도를 요구하는 고 정밀 선형 전송 플랫폼에 널리 사용됩니다.

24시간 이내에 프로젝트 요금을 받으세요.

2기술 사양

전체 차원 도면, 정밀 허용 표 및 수명 계산 데이터는 고객의 요청에 따라 제공됩니다.

3주요 장점

• G3 고 정밀 허용 표준, 우수한 직선성 및 반복 위치 정확성, 정밀 가공 및 감지 장비에 적합
• V1 가벼운 전압은 내부 놀이를 제거, 움직임의 딱딱성을 향상, 진동을 피하고 중속 회전 운동 하에서 점프
• O형 4차원 동일한 부하 설계, 방사선, 역광 및 측면 복합 부하의 일관성, 성능 손실 없이 다각 설치
• 플랜지 넓은 체구 구조는 추가 지원 블록없이 얇은 판 장비에 안정적인 고정, 장착 접촉 영역을 증가
• 이중층 복합 밀폐 시스템은 유지보수 주기를 연장하기 위해 작업실 냉각액, 금속 잔해 및 먼지, 사전 채워진 장수 리?? 지방을 격리합니다.
• 사용자 정의 가능한 옵션: V2 중간 전하, G4 초정밀도 등급, 두꺼운 UU 먼지 밀폐, 스테인레스 스틸 항성화 버전, OEM 레이저 표시, 임의의 철도 고정 절단 길이

효율적으로 장비 처리 정밀도를 향상시키고 선형 시스템 유지보수를 위한 정지 시간을 줄이십시오.

4어플리케이션

이 KWVE20B-V1-G3 정밀 플랜지 선형 가이드 블록은 다음과 같은 고 정밀 산업 장비에 널리 적합합니다.

• 소형 CNC gravure 기계, 프레싱 기계 및 lathes의 입력 축 위치 조립 장치
• 3C 전자 자동 조립 장비, 운반 기판 및 정밀 테스트 기그
• 의료 자동화 시험 장비, 실험실 정밀 슬라이딩 플랫폼 및 검사 장비
• 인쇄, 식품 포장 기계 및 섬유의 고속 팽창 이동 기계
• 목조공업의 정밀 절단장치 및 주사형조 보조 선형 슬라이딩 단위
• 수입된 INA KWVE 시리즈 20mm 정밀 선형 가이드 시스템에 대한 후품 부품

자동화 및 정밀 가공 생산 라인을위한 이상적인 고 정밀 경미한 사전 충전 선형 슬라이더 솔루션

5. 왜 GQZ 베어링을 선택합니까?

• KWVE 시리즈 INA 교환형 선형 안내 블록 제조 전문 경험 25 년
• 원본 KWVE20 시리즈와 차원적으로 완전히 교환 가능한 제품, 모든 표준 20mm 너비 선형 레일과 호환됩니다.
• 전량 충전 조정, 정밀 등급 선택, 철도 맞춤 절단 및 항 경화 표면 소화
• 전체 프로세스 엄격한 검사: 납품 전에 강철 재료의 경화, 경주 경로 초정밀 썰매, 밀폐 밀도, 전차량 균일성 및 동적 피로 부하 테스트
• 전문 선형 모션 엔지니어링 팀은 24 시간 이내에 슬라이더-레일 일치, 설치 지침 및 정밀 선택 지원을 제공합니다
• 장기적인 자동화 장비 제조업체에 대한 우수 대량 판매 가격으로 안정적인 대규모 대량 생산 라인

우리는 일관된 슬라이딩 부드러움, 안정적인 정밀 유지 및 긴 서비스 수명에 초점을 맞추고, 글로벌 산업 구매자와 장기적인 윈-윈 협력을 구축

6품질 관리

• GCr15 크롬 레이어 스틸의 원료 화학 조성 및 표면 경화 검사
• 선형 선도열의 슬라이더와 굴림 표면의 4개의 아크 경사로를 위한 정밀 미러 썰매 처리
• 일정한 온도 열 처리 프로세스 내부 금속 스트레스를 안정, 착용 저항 및 접촉 피로 수명을 향상
• 포괄적 인 성능 테스트: 네 방향 로드 균일성, V1 사전 로드 클리어런스 제어, G3 정밀 허용 감지, 먼지 방지 밀폐 내구성 및 반복 위치 정확성
• 최종 차원 허용량, 표면 마감, 표기 및 밀폐 조립품의 진공 방지 포장품 운송 전에 재검토

슬라이더의 모든 팩은 안정적인 장기 고 정밀 작동을 보장하기 위해 전체 샘플링 사이클 교차 테스트를 통과합니다.

7지금 인용문을 얻으세요

고품질 KWVE20B-V1-G3 G3 정밀 V1 가벼운 전 충전 플랜지 선형 가이드 블록 CNC 및 전자 자동화 장비, 우리에게 직접 문의 보내십시오.

모든 전문적인 지원 서비스를 받을 수 있습니다.

• 24시간 이내에 빠른 공식 공장 가격 답변
• 선형 모션 엔지니어의 기술 지원
• 초정밀 G4 등급, 두꺼운 먼지 밀폐 및 스테인리스 스틸 항 경종 슬라이더를 포함한 맞춤 솔루션 제안
• 개별 단일 슬라이더 및 전체 레일 세트 주문에 대한 경쟁력있는 직접 공장 대용량 가격

필요한 양, 사전 충전 및 정밀 요구 및 장비 작업 환경을 보내 상세한 공식 제안을 받으십시오.

8자주 묻는 질문

1. Q1: KWVE20B-V1-G3에서 B, V1, G3 후자는 무엇을 의미합니까?
   A1: B = 넓은 플랜지 상단 장착 블록; V1 = 낮은 진동 정밀 작동을위한 가벼운 사전 부하; G3 = 일반 정밀 자동화 장비의 표준 고 정밀 등급.
2. Q2: 이 모델에는 어떤 사전 충전과 정밀도 등급이 선택적입니다?
   A2: 사전 충전: 가벼운 사전 충전 (표준) V1, 중량 사전 충전 (중량 충전) V2 가중한 부하의 고직성 장비; 정밀: G3 표준 정밀, G4 광 시험 장비의 초고정밀.
3. Q3: 20mm 선형 가이드 레일을 맞춤형 길이로 잘라 줄 수 있습니까?
   A3: 예, 우리는 일치 된 KWVE20 가이드 레일에 대한 임의의 고정 길이 절단, 끝 절제 및 경직 방지 비활성화 처리를 지원합니다.
