| 브랜드 이름: | OEM/GQZ |
| 모델 번호: | LFR5301-10-2Z, LFR5301KDD |
| 모크: | 1.pcs |
| 가격: | USD 0.1-0.5 |
| 배달 시간: | 3 일 이내에 |
| 지불 조건: | 전신환,페이팔 |

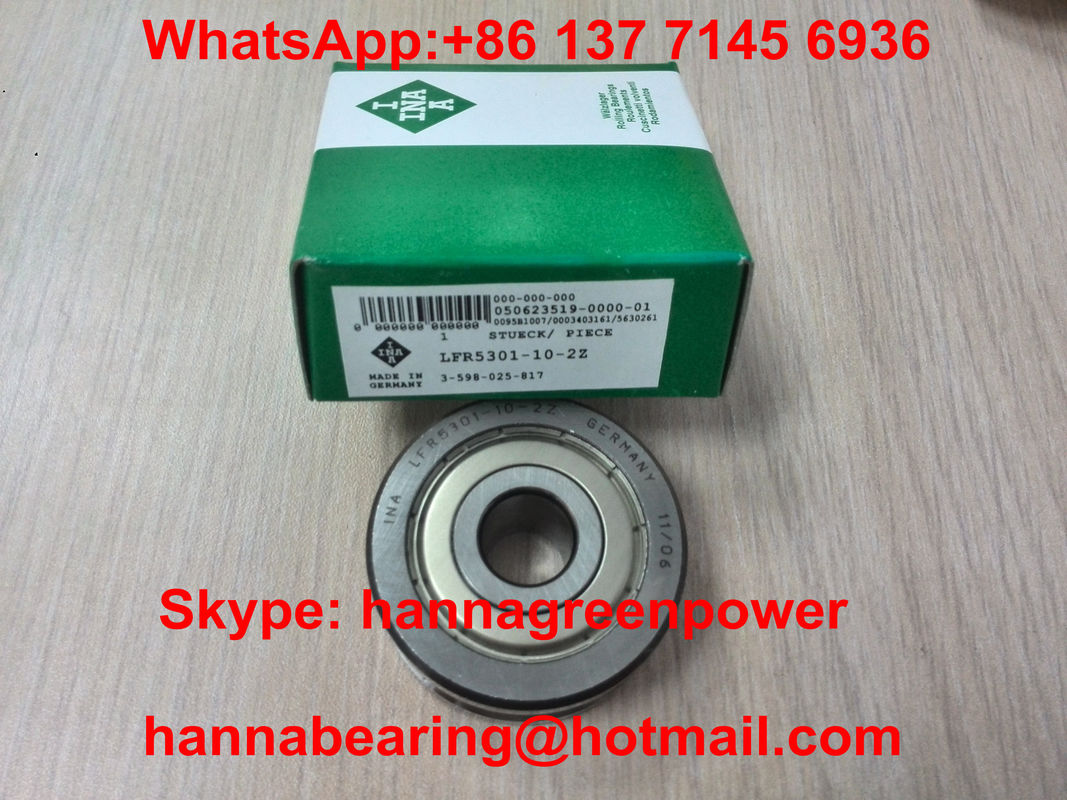

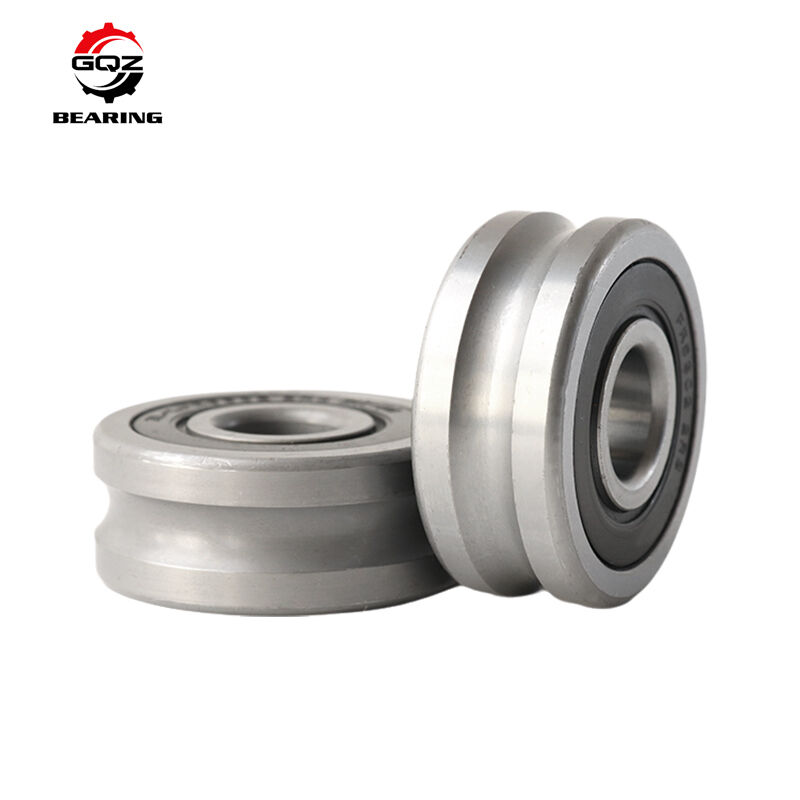

LFR5301‑10‑2Z는 고딕 아치형 외측 홈이 있는 요크 타입 트랙 롤러 베어링으로, 복열 앵귤러 콘택트 볼 구조로 제작되었습니다. 그리스가 사전 주입되어 있고 이중 2Z 금속 실드가 장착된 이 두꺼운 외륜 롤러는 복합 레이디얼 및 액셜 하중을 지지합니다. 10mm 원통형 가이드 샤프트에서 부드럽게 작동하며, 리니어 가이드 및 캠 팔로워 자동화 시스템에 널리 적용됩니다.
*상세 요구사항을 보내주시면 적합한 베어링 솔루션을 신속하게 안내해 드립니다.
| 항목 | 사양 |
|---|---|
| 모델 | LFR5301‑10‑2Z |
| 베어링 유형 | 요크 타입 트랙 롤러 베어링 복열 볼 |
| 내경 d(mm) | 12 |
| 외경 D(mm) | 42 |
| 내륜 폭 B(mm) | 19 |
| 샤프트 크기 ds(mm) | 10 |
| 전체 치수 AT(mm) | 24 |
| 전동체 접촉 직경 Da(mm) | 38.95 |
| r min(mm) | 0.6 |
| 유효 동정격하중 Crw(kN) | 13.2 |
| 유효 정정격하중 C0rw(kN) | 7.7 |
| 피로 한계 하중 Pu(N) | 370 |
| 허용 동하중 Fr per(N) | 6400 |
| 허용 정하중 F0r per(N) | 15400 |
| 중량(kg) | 0.137 |
| 재질 | GCr15 베어링강 |
| 정밀도 등급 | P0 |
| 씰 유형 | 2Z 더블 메탈 실드 |
| 외륜 프로파일 | 고딕 아치 홈 |
| 윤활 | 사전 그리스 주입 윤활 |
| 적용 분야 | 자동화 이송 가이드 캠 팔로워 기계 |
*기계 조립에 필요한 매칭 베어링 모델을 확인해 보세요.
Q1: LFR5301‑10‑2Z에서 고딕 아치 홈의 역할은 무엇인가요?
A1: 고딕 아치 홈은 10mm 원통형 샤프트와 2점 접촉을 제공하여 안정적인 롤링 성능을 보장합니다.
Q2: 이 트랙 롤러는 어떤 하중을 견딜 수 있나요?
A2: 직선 운동 작업 조건에서 높은 레이디얼 하중과 양방향 액셜 하중을 견딜 수 있습니다.
Q3: 접미사 2Z는 무엇을 의미하나요?
A3: 2Z는 방진 기능을 제공하는 양면 비접촉 메탈 더스트 실드를 의미합니다.
Q4: 설치 전 추가로 그리스를 도포해야 하나요?
A4: 공장에서 그리스가 사전 주입되어 출고되므로 일반적인 작동 조건에서는 추가 윤활이 필요하지 않습니다.
Q5: 이 롤러와 호환되는 샤프트 크기는 무엇인가요?
A5: 직경 10mm의 경화 원통형 가이드 샤프트용으로 설계되었습니다.
*기술 파라미터 상담 및 제품 선정 안내는 언제든지 문의해 주세요.
