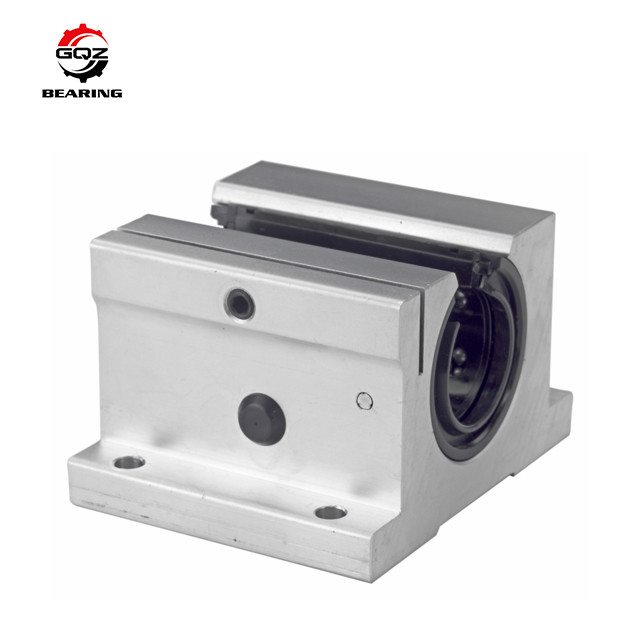

20mm 갱구 직경 Alumunum 합금 선형 구획 SBR20UU 선형 운동 활주 단위
1. 명세:
SBR/TBR 원통 모양 선형 가이드 레일은 가로장 지원, 갱구 (가로장), 및 구획의 수로 구성됩니다. 그들은 단위 또는 각각 분대로 또한 제공됩니다. 모든 성분은 완전히 교환할 수 있기 위하여 표준화됩니다.
지원 가로장 (SBS/TBS)
지원 가로장은 전체적인 치기를 통하여 갱구에 최대 단단함 및 뻣뻣함을 제공하고, 단위의 성과를 지킵니다.
케이스 (SBR/TBR)
최대 단단함을 가진 높은 짐 또는 긴 치기 신청 및 열려있는 유형 선형 투관과 조화하여 excelent 동의를 위해 효과적인. 더욱, 사전 로드는 높은 정밀도 성과를 위한 SBR/TBR/SMD 시리즈에 적용될 수 있습니다.
지원 가로장 단위 (SBR-S/TBR-S)
SBR-S와 TBR-S 유형은 매끄러운 동의와 최대 단단함을 가진 높은 정밀도를 위한 최적 가이드 단위 그리고 편향도 자유로운 미끄러지는 체계, 그리고 더 적은 비용 및 시간입니다.
2. 특징:
(1) 좋은 품질
(2) 경쟁가격
(3) 빠른 납품
(4) 장기 품질 보장
3. 방위 그림:
4. 우리는 또한 SBR 방위 다음 공급합니다:
| 모형 | 차원 (mm) | 수풀을 미끄러지십시오 | |||||||||||
| h | E | W | L | F | H1 | θ | B | C | S | L1 | T | 아니다. | |
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80° | 25 | 20 | M5 | 10 | 7 | LM10UUOP |
| SBR13UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80° | 28 | 28 | M5 | 10 | 8 | LM13UUOP |
| SBR16UU | 20 | 22.5 | 45 | 45 | 33 | 10 | 80° | 32 | 30 | M5 | 12 | 9 | LM16UUOP |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60° | 35 | 35 | M6 | 12 | 11 | LM20UUOP |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11.5 | 50° | 40 | 40 | M6 | 12 | 14 | LM25UUOP |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50° | 50 | 50 | M8 | 18 | 15 | LM30UUOP |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50° | 55 | 55 | M8 | 18 | 18 | LM35UUOP |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50° | 65 | 65 | M10 | 20 | 20 | LM40UUOP |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50° | 94 | 80 | M10 | 20 | 25 | LM50UUOP |
| SBR16LUU | 20 | 22.5 | 45 | 85 | 33 | 10 | 80° | 32 | 60 | M5 | 12 | 9 | LM16LUUOP |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60° | 35 | 70 | M6 | 12 | 11 | LM20LUUOP |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11.5 | 50° | 40 | 100 | M6 | 12 | 14 | LM25LUUOP |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50° | 50 | 110 | M8 | 18 | 15 | LM30LUUOP |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50° | 65 | 180 | M10 | 20 | 20 | LM40LUUOP |
