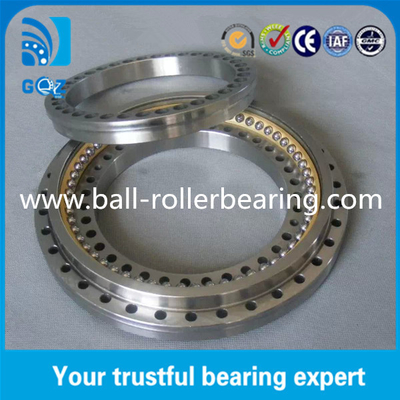

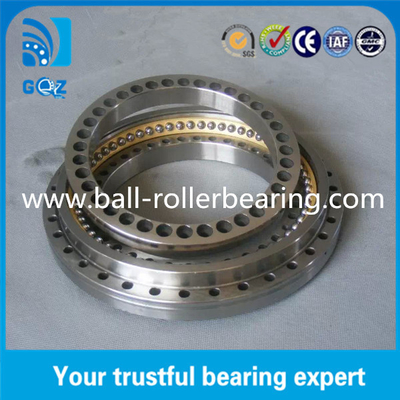

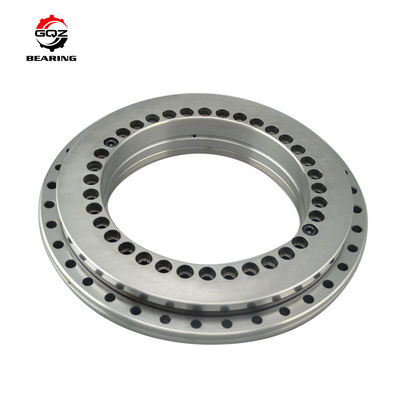

60° 접촉 각 INA 회전 테이블 베어링 ZKLDF100 축각 접촉 공 베어링
1정형:
• ZKLDF 회전 테이블 베어링은 추진력 / 방사선 하우징 세척기, 추진력 / 방사선 샤프 세척기, 추진력 세척기,두 개의 축성 바늘 롤러 및 케이지 집합체 및 방사선 고통 롤러 그룹. 하우징 세척기와 샤프트 세척은 동일하게 배치 된 부착 볼트.
• 이 베어링은 높은 축적 및 방사선 부하와 높은 기울기 경직성 및 높은 정밀도를 가지고 있습니다.
• 응용 분야: 주로 도구 기계, 회전 테이블 또는 하위 세트의 고 정밀 기계 및 턱, 측정 도구 및 시험 장비 및 회전 테이블에 사용됩니다.
• 외부 지름: 100mm에서 460mm까지.
2특징:
(1) 60° 접촉 각
(2) 플랜지 장착에 적합한 외부 반지 및 내부 반지
(3) 선부하의 일치를 위해 정의 된 틈과 함께 분할 된 내부 반지
(4) 높은 제한 속도
(5) 기름 또는 지방 윤활
3류:
4우리는 또한 다음과 같은 회전 고리 베어링을 공급합니다:
| 베어링 타입 | 경계 크기 (mm) | 기어 치아 | ||||||||||||
| 추가되지 않은 것 | 외부 장비 | 내부 장비 | D | d | H | D1 | d1 | dn | n | n1 | H1 | h | b | m |
| 010.20.250 | 011.20.250 | 330 | 170 | 60 | 298 | 202 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.20.280 | 011.20.280 | 360 | 200 | 60 | 328 | 232 | 16 | 18 | 2 | 50 | 10 | 40 | 4 | |
| 010.25.315 | 011.25.315 | 013.25.315 | 408 | 222 | 70 | 372 | 258 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.355 | 011.25.355 | 013.25.355 | 448 | 262 | 70 | 412 | 298 | 18 | 20 | 2 | 60 | 10 | 50 | 5 |
| 010.25.400 | 011.25.400 | 013.25.400 | 493 | 307 | 70 | 457 | 343 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.25.450 | 011.25.450 | 013.25.450 | 543 | 357 | 70 | 507 | 393 | 18 | 24 | 2 | 60 | 10 | 50 | 6 |
| 010.30.500 | 011.30.500 | 013.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.500 | 014.30.500 | 602 | 398 | 80 | 566 | 434 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.560 | 011.30.560 | 013.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 5 |
| 012.30.560 | 014.30.560 | 662 | 458 | 80 | 626 | 494 | 18 | 20 | 4 | 70 | 10 | 60 | 6 | |
| 010.30.630 | 011.30.630 | 013.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.630 | 014.30.630 | 732 | 528 | 80 | 696 | 564 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.30.710 | 011.30.710 | 013.30.710 | 812 | 608 | 80 | 776 | 644 | 18 | 24 | 4 | 70 | 10 | 60 | 6 |
| 012.30.710 | 014.30.710 | 812 | 608 | 80 | 776 | 64 | 18 | 24 | 4 | 70 | 10 | 60 | 8 | |
| 010.40.800 | 011.40.800 | 013.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.800 | 014.40.800 | 922 | 678 | 100 | 878 | 722 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.900 | 011.40.900 | 013.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 8 |
| 012.40.900 | 014.40.900 | 1022 | 778 | 100 | 978 | 822 | 22 | 30 | 6 | 90 | 10 | 80 | 10 | |
| 010.40.1000 | 011.40.1000 | 013.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1000 | 014.40.1000 | 1122 | 878 | 100 | 1078 | 922 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.40.1120 | 011.40.1120 | 013.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 10 |
| 012.40.1120 | 014.40.1120 | 1242 | 998 | 100 | 1198 | 1042 | 22 | 36 | 6 | 90 | 10 | 80 | 12 | |
| 010.45.1250 | 011.45.1250 | 013.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1250 | 014.45.1250 | 1390 | 1110 | 110 | 1337 | 1163 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1400 | 011.45.1400 | 013.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 12 |
| 012.45.1400 | 014.45.1400 | 1540 | 1260 | 110 | 1487 | 1313 | 26 | 40 | 5 | 100 | 10 | 90 | 14 | |
| 010.45.1600 | 011.45.1600 | 013.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 14 |
| 012.45.1600 | 014.45.1600 | 1740 | 1460 | 110 | 1687 | 1513 | 26 | 45 | 5 | 100 | 10 | 90 | 16 | |
회사 정보:
FAQ
슬레잉 베어링은 어떻게 윤활성화 되나요?
슬레잉 베어링은 중앙 집중식 윤활 시스템 또는 수동으로 윤활을 할 수 있습니다. 기름은 장기적인 윤활과 부식으로부터의 보호를 제공 할 수 있기 때문에 일반적으로 사용됩니다.일부 베어링은 또한 기름으로 윤활이 될 수 있습니다., 특히 고속 또는 고온 응용 프로그램.
슬레잉 베어링에 대한 유지보수 방법은 무엇입니까?
스윙 베어링의 정기적인 유지보수는 다음을 포함해야 합니다.
•특정 간격으로 윤활
•후모, 부식 또는 손상 여부를 검사
•올바른 작동 및 정렬 확인
•비정상적인 소음이나 진동에 대한 모니터링
•장막이 온전하고 효과적이라는 것을 보장합니다.
어떻게 스윙 베어링의 문제를 진단할 수 있을까요?
슬레잉 베어링의 일반적인 문제는 마모, 오차 및 오염을 포함 할 수 있습니다. 진단에는 종종 다음과 같은 것이 포함됩니다.
•물질적 손상을 확인하기 위한 시각 검사
•운동 중 비정상적인 소음을 듣기
• 과도한 놀이나 운동 여부를 확인하는 것
• 과열의 징후에 대한 온도 모니터링
