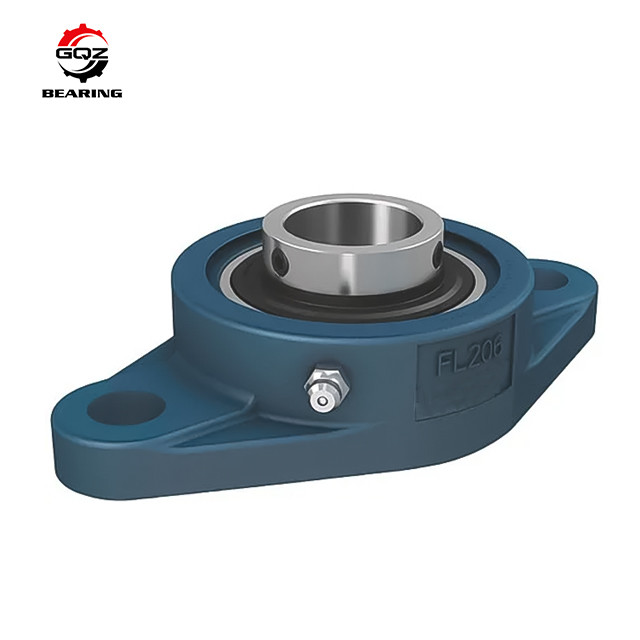

UCFL205를 품는 UCFL UCFL205 방위 베개 구획 주거를 품는 NTN 플랜지 베개 구획
UCFL205 방위 베개 구획 소개를 품는 NTN UCFL 플랜지 베개 구획:
UCFL 베개 구획 방위는 플랜지가 붙은 주거 안에 방위 설치 표면이 갱구 축선과 수직의 때 사용됩니다 있습니다. 그들은 2, 3, 에서 일반적으로 이용 가능합니다 4 구멍 윤곽. 2 놀이쇠에는 단위 볼베어링 있습니다 거치를 위한 2개의 구멍을 가진 다이아몬드 또는 공중을 날 모양이 플랜지를 붙였습니다. 우리의 3 놀이쇠 단위는으로 것과 같이 방위 플랜지를 붙였습니다, 4 놀이쇠는 단위 방위 플랜지를 붙이고 Flangette 우리의 시리즈는, 2 놀이쇠 단위 방위 비치하고 있습니다 잘 긴 갱구를 수용하기 위하여 이동되고 맞추어질 수 있는 방위를 플랜지를 붙였습니다.
| 단위 | mm |
| 방위 유형 | 무쇠 주거 |
| 동적인 짐 등급 (크롬) | 14,022 |
| 정지 하중 등급 (Cor) | 7,843 |
| 갱구 Dia. (Fw) | 25.0000 |
| 주거 폭 (b) | 68.0000 |
| 장착 구멍 센터에 센터 (e) | 99.0000 |
| 주거 길이 (a) | 130.0000 |
| 주거 기본적인 간격 (g) | 13.0000 |
| 방위 안 인종 폭 (비스무트) | 34.0000 |
| 방위 안 인종 폭 - (n) 짧은 측 | 14.0000 |
| 방위 안 인종 폭 - (M) 장시간 측 | 20.0000 |
| 설치 놀이쇠 크기 | 10.0000 |
| 집 번호 | FL 205E |
| 장착 구멍 Dia. (s) | 12.0000 |
| 플랜지 회의 고도 (z) | 37.0000 |
| 플랜지 고도 (l) | 27.0000 |
| 센터 (i)를 품기에 설치 기초 | 16.0000 |
| 무게 (g) | 634.00 |
| 물자 | 무쇠 주거, 크롬 강철 방위 |
UCFL UCFL205 방위 베개 구획 모형을 품는 NTN 플랜지 베개 구획은 디자인합니다:
베개 구획 방위 (UCFL 시리즈)
| 방위 수 | 갱구 dia d (mm) | H (mm) | L (mm) | L1 (mm) | A (mm) | J (mm) |
| UCFL 201 | 12 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 202 | 15 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 203 | 17 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 204 | 20 | 113 | 60 | 66 | 25.5 | 90 |
| UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
| UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
| UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
| UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
| UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
| UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
| UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
| UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
| UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
| UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
| UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
| UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
| UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
| UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
| UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
| UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
| UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
| UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
| UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
| UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
| UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
| UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
| UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
| UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
| UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
