ABEC-3 회전 선반 Rolls 22209 CA/W33 롤러 베어링 45X85X23 롤러 베어링을 위한 둥근 롤러 베어링 22209 E
둥근 롤러 베어링 디자인 & 개념:

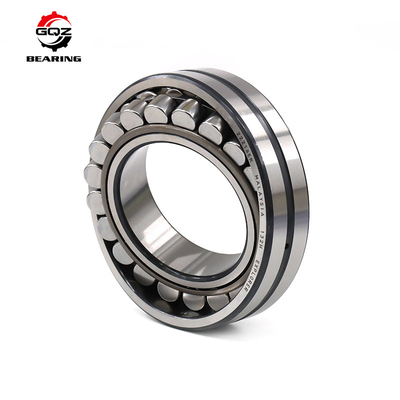

셰이커 스크린 방위 둥근 롤러 베어링은 오목한 도수로를 가진 단단한 외부 반지, 감금소를 가진 단단한 안 반지 및 배럴 롤러 구성하고 있는 단위를 각자 유지하는 두 배 줄 입니다. 원통 모양 가늘게 한 구멍을 가진 안 반지.
그것에는 롤러, 방위 축선에 비스듬히 경사된 공유지 sphered 외부 반지 도수로 및 2개의 안 반지 도수로의 2개의 줄이 있습니다. 외부 반지 도수로에 있는 구체의 중심점은 방위 축선에 있습니다. 그러므로, 방위는 갱구 편향도에 의하여 일어날 수 있는 주거에 관련된 갱구의 부정합에게 각자 맞춰, 무신경합니다, 예를 들면. 그들은 두 방향 전부에 있는 무거운 광선 짐, 뿐 아니라 무거운 축 짐을 수용하기 위하여 디자인됩니다.
둥근 롤러 베어링 차원 시리즈는:
둥근 롤러 베어링 22209 CC K W33 디자인 초안:
| 단위 | mm |
| 방위 유형 | 가늘게 한 구멍, 윤활유 강저 & 구멍 |
| 구멍 Dia (d) | 45.0000 |
| 외부 Dia (d) | 85.0000 |
| 폭 (b) | 23.0000 |
| 반경 (분) (rs) | 1.100 |
| 동적인 짐 등급 (크롬) | 93,000 |
| 정지 하중 등급 (Cor) | 105,000 |
| 최고 속도 (윤활제) | 5 |
| 최고 속도 (기름) | 6 |
| 무게 (g) | 620.00 |
| 접미어 - 내부 디자인 | |
| 캘리포니아, CAC | 안 반지에 플랜지, 안 반지에 중심에 두는 가이드 반지 유지, 기계로 가공된 금관 악기 감금소 |
| CC (J), CJ | Flangeless 안 반지, 안 반지에 중심에 둔 가이드 반지, 2는 강철 감금소를 각인했습니다 |
| CCJA, EJA | Flangeless 안 반지, 외부 반지 도수로에 중심에 둔 가이드 반지, 2는 강철 감금소를 각인했습니다 |
| E | 증가된 짐 수용력을 위한 낙관된 내부 디자인 213, 222 그리고 223의 시리즈: Flangeless 안 반지 및 2개는 강철 감금소를 각인했습니다. 외부 반지에 있는 고리 모양 강저 그리고 3개의 윤활 구멍. d ≤ 65 mm: 안 반지에 중심에 두는 가이드 반지 d > 65 mm: 감금소에 중심에 두는 가이드 반지 |
| 접미어 - 외부 디자인 (물개, 황급한 반지 강저 등) | |
| - CS, -2CS | 접촉 물개, 1개의 또는 양측에 NBR, |
| - CS2, -2CS2 | 접촉 물개, 1개의 또는 양측에 FKM, |
| - CS5, -2CS5 | 접촉 물개, 1개의 또는 양측에 HNBR, |
| K | 가늘게 한 구멍, 테이퍼 1:12 |
| K30 | 가늘게 한 구멍, 테이퍼 1:30 |
