LM25UU / LBD25UU / LM25UU-OP 선형 운동 공류 / 선형 부시 25*40*59mm

LM25UU, LBD25UU 및 LM25UU-OP는 다양한 설치 및 간극 요구 사항을 충족하는 세 가지 다른 구조 유형을 갖춘 표준 25mm 보어 미터법 선형 볼 베어링입니다. 모든 시리즈는 외부 쉘 내부에 순환하는 여러 개의 강철 볼 그룹을 채택하여 부드러운 저마찰 선형 왕복 운동을 제공하며 레이디얼 하중만 지지합니다.

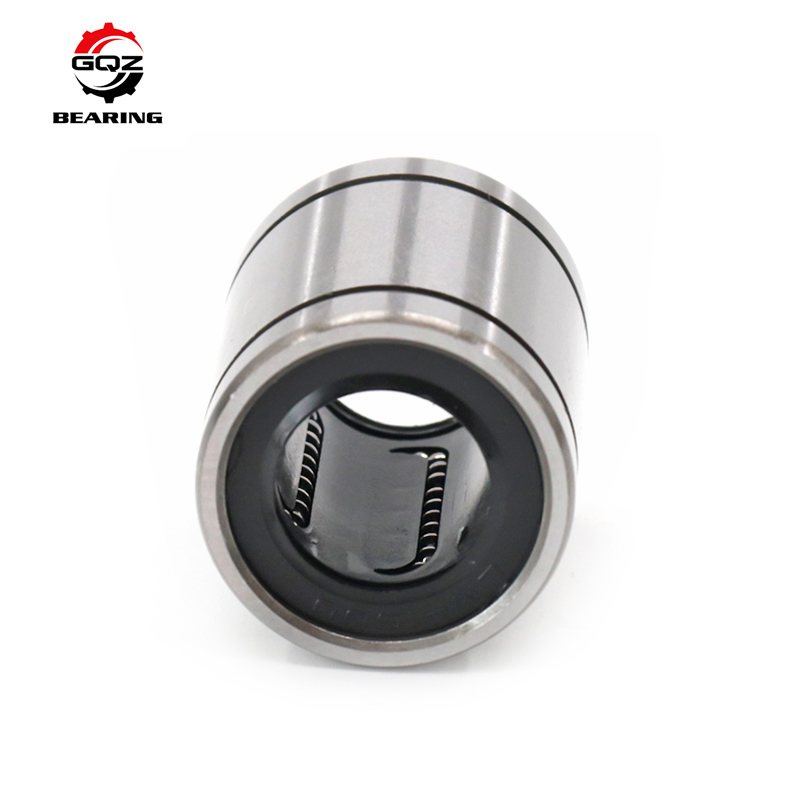

• LM25UU: 표준 폐쇄형 일체형 외부 쉘, 양쪽 고무 방진 씰, 고정 간극이 있는 일반 선형 슬라이딩 플랫폼에 범용;
• LBD25UU: 양쪽에 장착 플랜지가 있는 플랜지형 일체형 폐쇄형 선형 부싱으로, 추가 위치 지정 슬리브 없이 직접 표면 설치 가능;
• LM25UU-OP: 개방형 슬롯형 조절 간극 구조로, 하우징 클램프를 조여 간극을 줄여 유격을 제거할 수 있어 고정밀 위치 결정 장비에 이상적입니다.

외부 쉘은 고강수 냉간 인발 강철을 채택하고, 나일론 리테이너는 크롬 강철 볼을 균일하게 분리하며, 내부에 수명이 긴 리튬 그리스가 사전 충전되어 있습니다. 이중 NBR 방진 씰은 먼지, 절삭유 및 파편을 차단하며, CNC 장비, 전자 자동화 조립 라인, 테스트 지그, 포장 기계 및 25mm 가이드 샤프트가 있는 정밀 슬라이딩 전송 플랫폼에 널리 사용됩니다.

매칭 샤프트 직경 d: 25 mm

표준 레이디얼 간극: CN 일반 간극

볼 재질: GCr15 베어링 강철

리테이너 재질: 내마모성 PA66 나일론

씰: 양면 NBR 방진 고무 씰

최대 선형 속도: 1.5 m/s

작동 온도: -20°C ~ 80°C

샤프트 표면 요구 사항: HRC60~64 미러 슈퍼 피니싱

외경 D: 40 mm

총 길이 L: 59 mm

동적 하중 Cr: 5.8 kN

정적 하중 C0r: 8.3 kN

순중량: 0.145 kg

외부 플랜지 폭 W: 64 mm

플랜지 두께 T: 7 mm

외경 D: 40 mm

총 길이 L: 59 mm

동적 하중 Cr: 5.8 kN

정적 하중 C0r: 8.3 kN

순중량: 0.182 kg

외경 D: 40 mm

총 길이 L: 59 mm

간극 조절을 위한 슬롯형 개방 구조

동적 하중 Cr: 5.4 kN

정적 하중 C0r: 7.8 kN

순중량: 0.138 kg

세 가지 모델의 완전한 치수 도면 및 하중 매개변수 표는 고객 요청 시 제공됩니다.

1. 세 가지 구조 버전(폐쇄형 직선형 / 플랜지형 / 개방형 조절 간극)은 모든 주류 자동화 설치 요구 사항을 충족하며, 다양한 장비 설계 계획에 대한 원스톱 구매 가능
2. 순환 다중 행 강철 볼 레이아웃은 균일한 레이디얼 베어링 용량, 초저 마찰 계수, 막힘 없는 부드럽고 조용한 왕복 슬라이딩을 제공합니다.
3. 양면 일체형 NBR 방진 씰은 작업장 먼지와 냉각수를 차단하고 내부 윤활 그리스를 밀봉하여 유지 보수 주기를 연장합니다.
4. 안정적인 치수 공차, 장기간 연속 작동 시 우수한 강성 및 변형 저항성을 갖춘 고강도 냉간 인발 강철 외부 쉘
5. PA66 나일론 볼 리테이너는 강철 볼을 균일하게 제한하고, 충돌 소음을 방지하며, 분해 중 볼 낙하를 방지합니다.
6. 맞춤형 옵션: 스테인리스 스틸 방청 쉘, 식품 등급 윤활유, 특수 확대 C3 간극, OEM 레이저 마킹 및 고온 내성 FKM 씰

장비의 선형 위치 결정 정밀도를 효과적으로 향상시키고 자동화 생산 라인의 예비 부품 재고 다양성을 줄입니다.

이 LM25UU / LBD25UU / LM25UU-OP 세 가지 유형의 선형 볼 베어링 세트는 다음과 같은 정밀 자동화 장비에 널리 사용됩니다.

• CNC 조각 기계, 소형 밀링 머신 이송축 선형 슬라이딩 어셈블리
• 3C 전자 자동 조립 장비, 핸들링 갠트리 및 정밀 테스트 지그
• 인쇄 기계, 식품 포장 장비 고속 선형 전송 메커니즘
• 의료 검사 장비, 실험실 정밀 슬라이딩 플랫폼 및 감지 고정구
• 목공 절단 장비, 사출 성형 보조 선형 이동 부품
• 25mm 직경 선형 가이드 샤프트 슬라이딩 장비의 애프터마켓 교체 예비 부품

다양한 설치 및 고정밀 간극 조절 산업 자동화 장면에 이상적인 다중 구조 선형 부싱 솔루션

• 25년의 전문 표준 선형 볼 베어링 제조 경험
• 세 가지 모델은 국제 표준 LM/LBD 시리즈 선형 부싱과 완전히 호환되며, 치수 공차 및 슬라이딩 부드러움이 일관됩니다.
• 스테인리스 스틸 쉘, 특수 윤활유 및 간극 맞춤을 지원하는 완전한 OEM 및 ODM 맞춤형 서비스
• 전체 공정 엄격한 검사: 원자재 경도, 내부 구멍 슈퍼 피니싱 정밀도, 씰링 밀착도 및 배송 전 왕복 슬라이딩 사이클 테스트
• 전문 선형 모션 엔지니어링 팀이 24시간 이내에 샤프트 및 하우징 공차 매칭 안내 제공
• 안정적인 대량 생산 능력과 장기 자동화 장비 제조업체를 위한 우대 대량 도매 가격

안정적인 저소음 슬라이딩 성능, 내구성 있는 씰링 및 글로벌 산업 구매자와의 장기적인 상생 협력에 중점을 둡니다.

• 냉간 인발 강철 및 GCr15 크롬 강철 볼의 원자재 화학 성분 및 표면 경도 검사
• 선형 베어링 외부 쉘의 정밀 선삭 및 내부 구멍 미러 슈퍼 피니싱 가공
• 쉘 변형 저항성을 안정화하기 위한 표준화된 응력 완화 열처리 공정
• 종합 성능 테스트: 레이디얼 간극 균일성, 슬라이딩 소음, 방진 내구성, 동적 및 정적 하중 용량
• 이중 밀봉 선형 부싱의 균일한 그리스 충전량 검사
• 방청 포장 및 출하 전 최종 치수, 외관 및 마킹 재검사

모든 배치의 선형 베어링은 안정적인 장시간 부드러운 슬라이딩 성능을 보장하기 위해 전체 샘플링 왕복 사이클 내구성 테스트를 통과합니다.

CNC 및 전자 자동화 장비용 고품질 25mm 폐쇄형, 플랜지형 및 개방형 조절 간극 선형 볼 베어링이 필요한 경우 당사에 직접 문의하십시오.

문의 제출 후 완전한 전문 지원 서비스를 받게 됩니다:

• 24시간 이내의 빠른 공식 공장 견적 회신
• 선형 모션 전문 엔지니어의 일대일 샤프트 및 하우징 공차 매칭 기술 지원
• 스테인리스 스틸 쉘 및 고온 내성 씰링 변형을 포함한 맞춤형 베어링 솔루션 제안
• 혼합 세 가지 모델의 결합 대량 주문에 대한 경쟁력 있는 공장 직판 대량 도매 가격

각 모델의 필요한 수량과 장비 작동 환경을 보내 상세한 공식 제안을 받으십시오.

Q1: LM25UU와 LM25UU-OP의 차이점은 무엇입니까?
A1: LM25UU는 완전 폐쇄형 고정 간극 유형입니다. LM25UU-OP는 개방형 슬롯 구조로 하우징을 클램핑하여 간극을 줄이고 고정밀 장비의 유격을 제거할 수 있습니다.

Q2: LBD25UU 플랜지형 선형 부싱의 특징은 무엇입니까?
A2: 양쪽에 일체형 장착 플랜지가 있어 추가 위치 지정 슬리브 없이 장비 표면에 직접 고정할 수 있어 얇은 판 설치에 편리합니다.

Q3: 매칭 선형 가이드 샤프트는 어느 정도의 경도에 도달해야 합니까?
A3: 샤프트 표면은 선형 부싱의 수명을 연장하기 위해 HRC 60-64의 담금질 경도와 미러 슈퍼 피니싱이 필요합니다.
