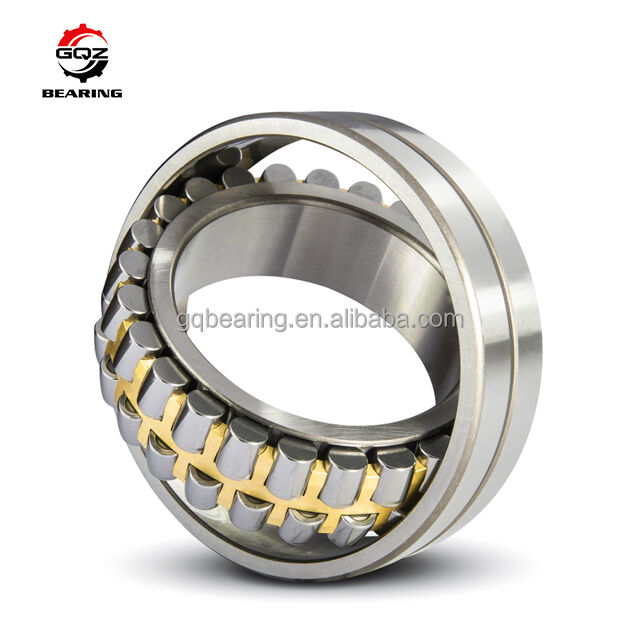

22213 CC/W33 65x120x31mm 구면 롤러 베어링 W33 윤활 홈

1. 제품 개요

22213 CC/W33은 65x120x31mm 크기의 미터법 이중 행 구면 롤러 베어링입니다. CC는 균일한 하중 분산을 위한 스탬핑 강철 케이지가 있는 최적화된 대칭 롤러 구조입니다. W33은 장비 분해 없이 현장에서 편리하게 그리스를 재급유할 수 있도록 둘레 윤활 홈과 3개의 오일 구멍이 있는 외부 링을 나타냅니다. 구면 외부 레이스웨이는 최대 1.5°의 샤프트 편향 및 조립 불일치를 수용하는 뛰어난 자체 정렬 성능을 제공합니다. 이중 구면 롤러는 무거운 레이디얼 하중과 양방향 축 방향 추력을 견디며, 장시간 진동, 먼지가 많고 중부하 작업 조건에서 충격 저항 및 안정적인 작동을 특징으로 합니다. 산업용 감속기, 광산 파쇄기, 진동 스크린, 중장비 컨베이어, 건설 믹서 및 제지 장비에 널리 사용됩니다.

2. 기술 사양

모델: 22213 CC/W33
d:65mm, D:120mm, B:31mm
최소 필렛 r:1.5mm
동적 하중 Cr:141kN, 정적 하중 C0r:176kN
그리스 제한 속도:4000r/min, 오일 제한 속도:5000r/min
순중량:1.42kg
구조: 이중 행 구면 롤러, CC 대칭 롤러, 스탬핑 강철 케이지, W33 외부 링 윤활 홈 및 구멍
재질: 진공 용해 GCr15 베어링 강철, 경도 HRC60-65
간극: 표준 CN, C2/C3/C4 맞춤 가능
정밀도: P0 표준, P6/P5 선택 사항
작동 온도: -30°C ~ 180°C
치수 도면 및 중진동 내구성 시험 보고서는 요청 시 제공됩니다.

3. 핵심 장점

• CC 대칭 롤러 설계는 접촉 압력을 균형 있게 하고 열 발생을 낮추며 지속적인 중하중 교대 하중 하에서 서비스 수명을 연장합니다.
• 내장된 W33 윤활 홈과 구멍은 주기적인 재급유를 지원하고 유지 보수 다운타임을 효과적으로 줄입니다.
• 강력한 자체 정렬 능력은 샤프트 굽힘, 하우징 변형 및 조립 오프셋을 보상하여 조기 베어링 손상을 방지합니다.
• 이중 롤러 구조는 큰 레이디얼 하중 용량을 제공하며 양방향 축 방향 추력을 동시에 지지합니다.
• 뛰어난 내충격 및 내피로 성능을 갖춘 고강도 베어링 강철은 열악한 광산 및 건설 환경에 적합합니다.
• 표준 ISO 미터법 호환 크기, 주류 중장비 예비 부품의 범용 교체
• 맞춤 옵션: 황동 가공 케이지, C3 간극, 고온 그리스, 외부 링 레이저 마킹

4. 적용 시나리오

• 광산 및 파쇄: 조 크러셔, 콘 크러셔, 진동 스크린, 중장비 광산 벨트 컨베이어
• 산업용 전송: 중장비 기어 감속기, 산업용 속도 감소 상자
• 건설 기계: 콘크리트 믹서, 로드 롤러 주행 부품, 굴삭기 보조 전송 샤프트
• 제지 및 섬유: 제지기 건조 롤러, 중장비 직기 주 스핀들
• 일반 중장비: 대형 산업용 팬, 곡물 가공 기계, 리프팅 운송 기계

OEM 조립 및 애프터마켓 교체에 적합한 중하중, 진동 발생 가능성이 있는 산업용 회전 장비.

5. GQZ 베어링을 선택하는 이유

22200 시리즈 구면 롤러 베어링의 25년 전문 제조업체. 고순도 진공 용해 GCr15 강철과 완전한 담금질 및 템퍼링 열처리, 장시간 중진동 하중 하에서 안정적인 내피로 및 내충격 성능. 케이지 재질, 간극, 정밀 등급 및 특수 고온 윤활유에 대한 완전한 OEM 및 ODM 맞춤화. 엄격한 전체 공정 검사: 원자재 경도 테스트, CNC 초정밀 구면 레이스웨이 슈퍼 피니싱, 롤러 분류 및 중진동 노화 테스트. 잘못 정렬된 샤프트 매칭 및 W33 재윤활 레이아웃 설계를 위한 24시간 전문 기술 지원. 공장 직거래 대량 가격, 전 세계 광산, 감속기 및 건설 기계 제조업체를 위한 충분한 현장 재고.

6. 품질 관리

1. 원자재 화학 성분 및 경도 검사
2. 잔류 응력 제거를 위한 전체 담금질 및 응력 완화 템퍼링
3. CNC 초정밀 내부 및 외부 구면 레이스웨이 미러 슈퍼 피니싱
4. 고정밀 구면 롤러 스크리닝 및 스탬핑 강철 케이지 성형
5. 먼지 없는 조립, 중부하 내마모 기계 그리스 사전 충전
6. 연속 회전 노화 및 중진동 내마모 주기 테스트
7. 전체 치수 검사, 방청유 코팅, 중성 방습 수출 상자 포장

각 배치마다 회전 평활도 및 온도 상승 테스트를 통과하여 안정적인 장시간 중하중 자체 정렬 작동을 보장합니다.

7. 견적 받기

광산 파쇄기, 중장비 컨베이어 및 산업용 중장비 감속기를 위한 22213 CC/W33 자체 정렬 구면 롤러 베어링에 대한 문의를 보내주십시오.
문의 후 서비스:

• 24 근무 시간 이내 표준 공식 견적 문서
• 잘못 정렬된 샤프트 허용 오차 및 W33 윤활 레이아웃에 대한 기술 지침
• 업그레이드 옵션: P5 정밀도, C3 간극, 황동 케이지, 고온 합성 그리스
• 대량 주문에 대한 경쟁력 있는 공장 대량 가격

전체 견적 문서를 위해 주문 수량, 작동 하중, 회전 속도 및 환경을 명시해 주십시오.
